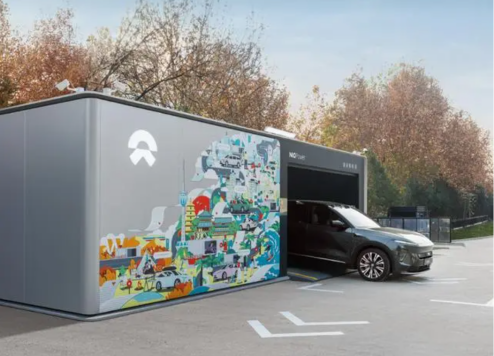

2023. december 23-án a NIO bejelentette azt a fontos tervet, hogy 2024-ben 1000 akkumulátorcsere állomást építenek, így a NIO csereállomások száma 3310 fölé emelkedik. 2025-ben a NIO célja egy nagy sebességű akkumulátorcsere-hálózat kiépítése, amely "kilenc észak-déli útvonalat, kilenc kelet-nyugati irányú útvonalat és 19 nagyvárosi klasztert" fed le, és a csereállomások globális száma meghaladja a 4000-et. Ennek a stratégiai tervnek az elsődleges célja, hogy kényelmesebb töltési és akkumulátorcsere szolgáltatást biztosítson az autótulajdonosoknak. A hagyományos töltőállomásokhoz képest a NIO akkumulátorcserélő állomásai rövid időn belül képesek elvégezni az akkumulátor töltést és cserét, gyorsabb energia-utánpótlási megoldást kínálva, ami az új energiajármű-fogyasztók vonzásának egyik fő szempontja lett.
Az akkumulátorcsere állomások olyan tőkeigényes eszközök, amelyek jelentős pénzügyi befektetést igényelnek az építés és a kezdeti üzemeltetési szakaszban. A digitális platformon keresztüli kezelése és üzemeltetése nyilvánvalóan javíthatja a felhasználói élményt, miközben jelentősen csökkenti a csereállomások működési költségeit.
Az Acrel megoldásokat kínál a NIO-nak az akkumulátorcsere állomások digitális O&M-ére
A projekt helyszíne: Kína

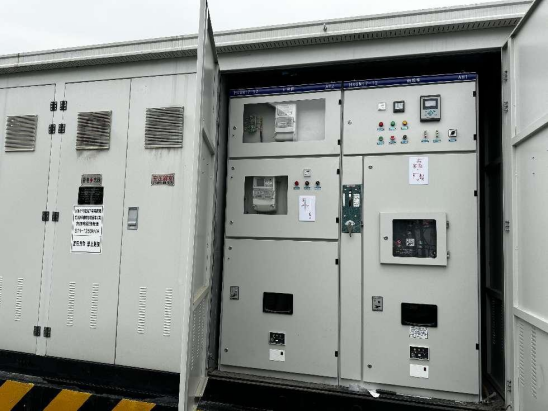

Az akkumulátorcsere állomásos áramelosztó rendszerek általában konténer típusú alállomásokat használnak. Ezek három különálló rekeszből állnak: nagyfeszültségű, transzformátor- és kisfeszültségű rekeszből. Elektromos kapacitásuk 630 kVA és 1250 kVA között van, az állomás méretétől függően, amint az az ábrán látható.
A NIO szabványosított követelményeket állított fel az akkumulátorcsere állomás konténer típusú alállomások intelligens menedzsmentjére, meghatározva az elektromos paraméterekre, az érintkezési pontok hőmérsékletére és a környezeti paraméterekre vonatkozó felügyeleti követelményeket a transzformátortérben, valamint a nagy- és kisfeszültségű terekben.
| 1 | Környezeti hőmérséklet és páratartalom | Nagyfeszültségű szoba, transzformátor szoba, alacsony feszültségű szoba | Hőmérséklet és páratartalom érzékelő modul | Fűtés/ventilátor |
| 2 | Ízületi hőmérséklet | Transzformátorház, nagyfeszültségű kábelfej (nagyfeszültségű szekrény csatlakozási pontja), kisfeszültségű keretmegszakító felső kivezetése, kisfeszültségű, öntött házas megszakító alsó kapcsa, kisfeszültségű gyűjtősín | Vezeték nélküli hőmérsékletmérés | Ventilátor/Riasztó/Kiút |
| 3 | Feszültségérzékelés | Bemeneti bemenet vége nagyfeszültségű szekrény vagy kimenet kimenet vége nagyfeszültségű szekrény, kisfeszültségű alelosztó kártya főkapcsolójának alsó vége | Relé vagy többfunkciós elektromos mérő | - |
| 4 | Aktuális észlelés | Kimenet vége a nagyfeszültségű szekrény vagy a kimenet vége a nagyfeszültségű szekrény, a kisfeszültségű alelosztó kártya főkapcsolójának felső vége, a kimenet felső vége alacsony feszültségű öntött házas megszakító, kimeneti kimeneti nagyfeszültségű szekrény vége, alacsony feszültségű PE gyűjtősín | Relé, többfunkciós elektromos mérő | - |
| 5 | Energiamérés/teljesítménytényező | Bemenet vége nagyfeszültségű szekrény vagy kimenet kimenet vége nagyfeszültségű szekrény, kisfeszültségű alelosztó kártya főkapcsolójának felső vége, kimenet felső vége alacsony feszültségű öntött tokos megszakító | Többfunkciós elektromos mérő | - |
| 6 | Harmonikus érzékelés | Kimenet vége Kimeneti nagyfeszültségű szekrény | Harmonikus érzékelés Device | - |
| 7 | Ajtóbelépés észlelése | Nagyfeszültségű szoba kültéri ajtói, kisfeszültségű szoba, transzformátor szoba, transzformátor szoba beltéri ajtaja | Limit Switch | Riasztás |
| 8 | Füstérzékelés | Nagyfeszültségű szoba, transzformátor szoba, alacsony feszültségű szoba | Füst érzékelő | - |
| 9 | Vízbemerülés észlelése | Transformer Room Box típusú alállomás alsó része | Vízbemerítési érzékelő | - |
| 10 | Túlfeszültség-állapot észlelése/Védelmi biztosíték észlelése | Kisfeszültségű alelosztó tábla | Túlfeszültség-védő kommunikációval | - |
| 11 | Nagyfeszültségű megszakító állapot észlelése | Nagyfeszültségű megszakító, nagyfeszültségű földelő kapcsoló, nagyfeszültségű terheléskapcsoló, nagyfeszültségű főbiztosíték, kisfeszültségű keretmegszakító, kisfeszültségű öntött házas megszakító, ventilátor kapcsoló | Segéd érintkező | - |
| 12 | Távoli kompenzációs vezérlés/monitoring | Kisfeszültségű kondenzátor szekrény | Teljesítménykondenzátor kompenzációs eszköz | - |

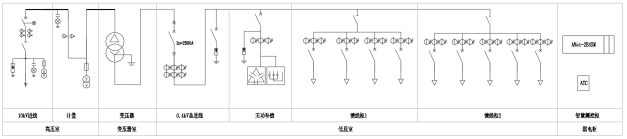

Berendezéskonfiguráció és hálózati séma
A helyszíni igényeknek megfelelően a dobozos alállomás Acrel mikroprocesszor alapú védelmi eszközökkel, harmonikus érzékelő eszközökkel, többfunkciós mérőműszerekkel, vezeték nélküli hőmérséklet érzékelőkkel, meddőteljesítmény kompenzációs vezérlőkkel, intelligens kondenzátor kompenzáló eszközökkel van felszerelve. Ezek az eszközök RS485 buszon keresztül csatlakoznak az intelligens mérő- és vezérlőszekrényben található ANet-2E4SM intelligens átjáróhoz. Végül az adatok feltöltésre kerülnek a NIO akkumulátorcsere állomás üzemeltetési és karbantartási menedzsment platformjára 4G-n keresztül.
| Termék | Acrel modell | Funkció | Megjegyzések | |
| 1 | Energiamérő | AMC73-AI3 | Háromfázisú árammérő | 0,4 kV bejövő vonali áramkörök, kijelző háromfázisú áram |
| 2 | Teljesítménykompenzációs vezérlő | ARC-28F/Z-USB-L | 28 kondenzátorcsoporttal felszerelve a külön és kombinált kompenzációhoz, automatikus kapcsolásvezérlés a célteljesítménytényező eléréséhez. | Teljesítménykondenzátor kompenzációs szekrény |
| 3 | Intelligens kondenzátor | AZC-SP1/450 | Intelligens kondenzátor, választható külön vagy kombinált kompenzáció, RJ45 hálózati kommunikációs interfésszel, kompatibilis a teljesítménykompenzációs vezérlővel a meddőteljesítmény kompenzációhoz. | 0,4 kV teljesítmény kompenzáció |
| 4 | Vezeték nélküli hőmérséklet érzékelő vevő | ATC450-C | Adatokat fogad a vezeték nélküli hőmérséklet-érzékelőktől, és RS485 interfészen keresztül tölti fel az intelligens átjáróba. | Vezeték nélküli hőmérsékletmérés |
| 5 | Vezeték nélküli hőmérséklet érzékelő | ATE400 | Figyeli a nagyfeszültségű kábelcsatlakozások hőmérsékletét, a kisfeszültségű keretmegszakítók felső kapcsait, a kisfeszültségű öntött házas megszakítók alsó kapcsait és a kisfeszültségű gyűjtősíneket. | Vezeték nélküli hőmérsékletmérés |
| 6 | Kapcsolja át a mennyiségi begyűjtési egységet | ARTU100 | Akár 32 csatornával felszerelve a távközlési jelgyűjtéshez, adatokat tölt fel az átjáróra RS485 kommunikáción keresztül. | Távközlési gyűjtemény |
| 7 | Intelligens átjáró | ANet-2E4SM | Edge computing gateway, beágyazott Linux rendszer, támogatja a Socket kommunikációt, AES titkosítást és MD5 identitás hitelesítést biztosít, támogatja a folyamatos adatátvitelt, támogatja a Modbus, Modbus TCP, DL/T645-1997, DL/T645-2007, 101, 103 és 104 protokollokat. | Olyan adatokat gyűjt, konvertál és logikusan ítél meg, mint például az elektromosság, a környezet stb. |
| 8 | Átjáró bővítő modul | ANet-M4G/M485 | Használható az ANet-2E4SM intelligens átjáróval a 4G vezeték nélküli kommunikáció vagy az RS485 interfész bővítésére. | Gateway bővítő modul |
| 9 | Hőmérséklet és páratartalom érzékelő | / | Összegyűjti a nagyfeszültségű helyiségek, a transzformátorok és a kisfeszültségű helyiségek hőmérsékletét és páratartalmát, és RS485-ös kommunikáción keresztül adatokat tölt fel az átjáróba. | Környezeti paraméterek |
| 10 | Ajtóbejárat, vízbemerítés, füst, túlfeszültség | / | Kapcsolómennyiség-jelekkel csatlakozik a kapcsolómennyiség-gyűjtő egységhez. | Környezeti paraméterek |
Platform
Mivel a NIO egy akkumulátorcsere állomás üzemeltetési és karbantartási platformot hozott létre, a projekt konténer típusú alállomásának adatait az ANet-2E4SM intelligens átjáró gyűjti össze és tölti fel a platformra a szükséges formátumban. A beágyazott rendszerrel rendelkező átjáró helyi adatgyűjtést, logikai döntést, protokoll-konverziót, töréspont-folytatást, adattitkosítást és testreszabható protokollokat kínál, biztosítva a zökkenőmentes integrációt a magasabb szintű platformokkal.
Acrel EMS elektromos üzemeltetési és karbantartási platform alállomás üzemeltetéséhez és karbantartásához is elegendő. Csatlakozhat több ezer felhasználói alállomás adataihoz, beleértve az elektromos paramétereket és a környezeti adatokat, például áramerősséget, feszültséget, teljesítményt, kapcsoló állapotát, transzformátor hőmérsékletét, környezeti hőmérsékletet és páratartalmat, vízbemerítést, füstöt, videót és hozzáférés-szabályozást. Rendellenesség esetén 10 másodpercen belül riasztást küld SMS-ben és APP-ban. A platform üzemeltetési és karbantartási feladatokat rendel a személyzethez a mobil APP-n keresztül, és nyomon követi a feladatok végrehajtását a BeiDou pozicionálás segítségével, hogy zárt hurkú folyamatot hozzon létre, növelve a hatékonyságot és lehetővé téve a hibák időben történő észlelését és kijavítását.
Demo webhelyek: http://cloud.acrel.cn
Számla: acrel
Jelszó: 123456
Teljesítményfigyelés
Az üzemeltetési és karbantartási (O&M) platform 4G hálózaton keresztül gyűjti az adatokat a konténer típusú alállomás áramelosztó rendszeréből. Az adatok tartalmazzák az áramerősséget, a feszültséget, a teljesítményt, az energiát és a kapcsoló állapotát, valós idejű és történeti adatokat is szolgáltatva az alállomásról.
Energiastatisztika
A platform a használat idejére vonatkozó energiastatisztikát kínál, elemzi az energiafogyasztást és a költségeket csúcsidőszakban, csúcsidőszakban és csúcsidőn kívül. Napi, havi és éves jelentéseket hoz létre, és összehasonlítja az adatokat évről évre és havi elemzéssel. Ez segít a felhasználóknak kiszámítani a működési költségeket.
Anomália riasztás
A platform felügyeli a konténer típusú alállomás különféle paramétereit, például áramerősséget, feszültséget, teljesítményt, kapcsoló állapotát, transzformátor terhelési sebességét és tekercselési hőmérsékletét, elektromos csatlakozási hőmérsékletet, környezeti hőmérsékletet és páratartalmat, füstöt, vízbemerülést, videót és beléptető információkat. Bármilyen rendellenesség esetén azonnal riasztási üzenetet küld a karbantartóknak APP-on és SMS-en keresztül.
Üzemeltetési és karbantartási menedzsment
A platform segít a felhasználóknak ellenőrzési tervek elkészítésében, az ellenőrzések során talált hibák rögzítésében, hibaelhárítási munkaparancsok kiadásában, valamint az ellenőrzési útvonalak és a hibaelhárítás folyamatának nyomon követésében. A felhasználók visszajelzést is adhatnak a feladatok előrehaladásáról, lehetővé téve a zárt hurkú O&M-kezelési folyamatot.
Felhasználói jelentések
Az O&M platform automatikusan generál felhasználói jelentéseket az energiafogyasztásról és a működési diagnosztikáról. Időszakos diagnosztikai jelentéseket ad az áramelosztó rendszerről, összefoglalja a meglévő problémákat, és javítási javaslatokat kínál.
Ezen kívül a platform környezetfigyelést, videó megfigyelést, energiaminőség-elemzést, keresletelemzést és berendezés-készletkezelési funkciókat kínál. Ezek a funkciók segítik a felhasználókat a földrajzilag szétszórt és számos konténer típusú alállomás kezelésében, növelik az áramellátás megbízhatóságát és a berendezések élettartamát, valamint csökkentik az O&M és az energiahasználati költségeket.
