Acrel UPS Monitoring System: Az áramellátás folyamatosságának és megbízhatóságának biztosítása

22 12, 2025

Mi az a UPS?

Az UPS (Uninterruptible Power Supply) egy vészhelyzeti tápegység, amely energiaátalakítási, energiatárolási és vezérlési funkciókat integrál – egy átfogó áramvédelmi rendszer, amely magában foglalja egyenirányítók, inverterek, akkumulátorok, statikus kapcsolók és vezérlő áramkör s.

Alapvető funkciói két kulcsfontosságú szempontot foglalnak magukban:

Először is, amikor a hálózati tápellátás normális, kiszűri a hálózati zavarokat, például a feszültségingadozásokat, túlfeszültségeket és harmonikusokat, így stabil és tiszta áramot biztosít a terheléseknek.

Másodszor, a hálózati áramkimaradás esetén zökkenőmentesen átvált az akkumulátorban tárolt energiára (online UPS kapcsolási idő <10 ms), hogy megakadályozza a terhelési berendezések összeomlását és az adatok elvesztését.

Kritikus magyarázat: UPS ≠ Csak egy akkumulátor! Az akkumulátor csupán az "energiatároló komponens", csak az elektromos energia tárolásáért felelős. A teljes UPS-rendszer az alapvető modulok összehangolt működését igényli, beleértve az egyenirányítást, az inverziót és a kapcsolást, hogy teljesítse áramvédelmi küldetését.

A fő UPS topológiák és főbb különbségek:

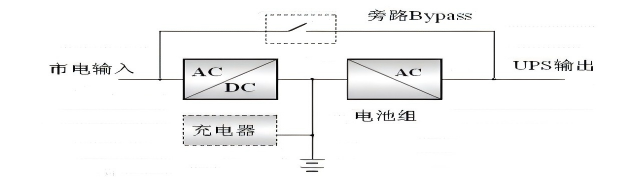

• Online UPS: Folyamatosan táplálja a terheléseket az inverteren keresztül, nulla átviteli idővel, a legjobb energiaminőséget biztosítva. Ideális kritikus alkalmazásokhoz, például ipari vezérléshez, egészségügyi létesítményekhez és adatközpontokhoz (alapvető célforgatókönyvek).

Az online UPS a hálózati feszültség állapotától függetlenül terheléses váltakozó áramot biztosít az inverter áramkörén keresztül, így az inverter mindig működőképes. Kimaradások esetén az akkumulátor tárolt energiáját azonnal váltakozó árammá alakítja át a terhelés számára, így biztosítva a megszakítás nélküli átvitelt.

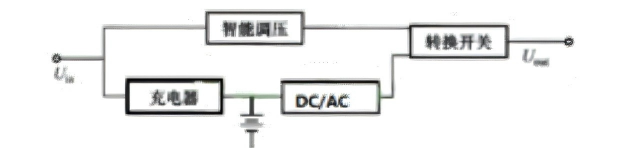

• Készenléti szünetmentes tápegység: Közvetlenül közüzemi tápellátást biztosít normál körülmények között, az invertert csak kimaradások esetén aktiválja, több tíz ezredmásodperces átviteli idővel. Alkalmas nem kritikus terhelésekhez, például számítógépekhez és útválasztókhoz.

1. Töltő: Tölti és úszó-töltéssel tölti az akkumulátort normál hálózati működés közben.
2. DC/AC inverter: Inaktív marad, ha van segédprogram; kimaradások során az egyenáramot (akkumulátorból) váltakozó árammá alakítja át a terhelésekhez, olyan kimeneti hullámformákkal, mint a négyszöghullám, a kvázi-négyzethullám vagy a szinuszhullám.
3. Átviteli kapcsoló: Normál működés közben csatlakoztatja a bemeneti tápfeszültséget a terhelésekhez; lekapcsolja a közművet és csatlakoztatja az invertert kimaradások alatt, hogy továbbra is táplálja a terhelést.
4. Automatikus feszültségszabályzó: Szabályozza és stabilizálja a kimeneti feszültséget, ha a hálózat rendelkezésre áll.

• Line-Interactive UPS: Részleges feszültségszabályozást biztosít átviteli idővel az online és a készenléti típusok között. Alkalmas kis irodai környezetekhez.

Normál közüzemi működés közben az intelligens, fokozatkapcsolós transzformátorszabályozás révén jobb hálózati tápellátást biztosít a terheléseknek, míg az inverter fordított üzemmódban tölti az akkumulátort. Kimaradások idején a terheléseket teljes egészében akkumulátorról táplálják az inverteren keresztül. Ez a kétirányú konverter inverterként és töltőként is működik.

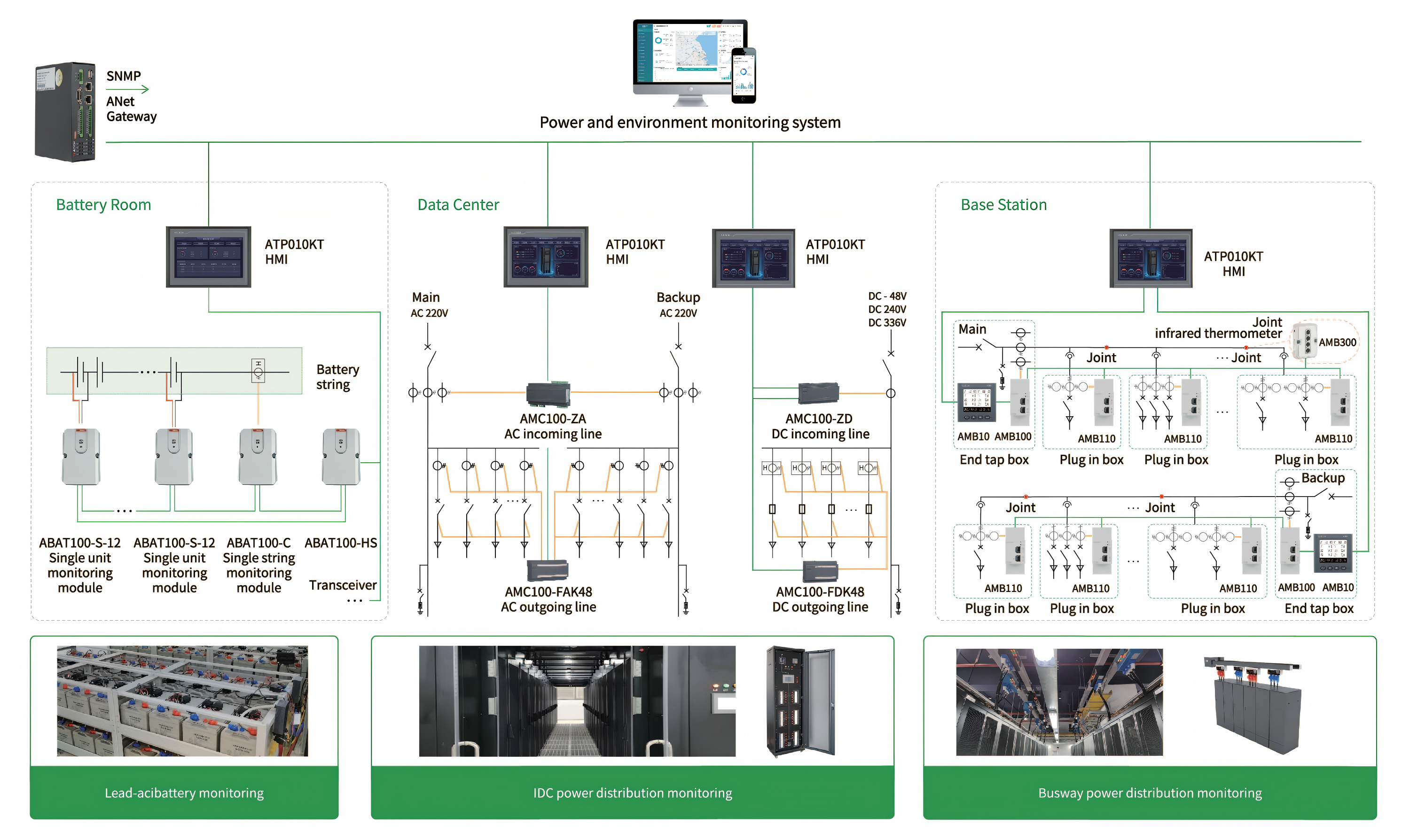

Acrel megoldások:

Akkumulátor figyelése

• 24 órás online monitorozás a leromlott teljesítményű sejtek korai felismeréséhez
• Három feszültségtartomány áll rendelkezésre: 2V, 6V, 12V konfigurációk a legtöbb akkumulátortípushoz
• A feszültség, a belső ellenállás és a negatív elektróda hőmérséklet cellánkénti monitorozása
• Plug-and-play telepítés – az egyszerű pólus-pólus vezetékezés nem igényel speciális képzést

• A töltési/kisütési áram és a környezeti hőmérséklet 24 órás online monitorozása
• Optikai leválasztással és MODBUS-protokoll-támogatással rendelkezik a harmadik féltől származó megfigyelőrendszerekkel való zökkenőmentes integráció érdekében
• Nagy megbízhatóságot és stabil teljesítményt biztosít
