Elektromos berendezések túlmelegedése Figyelmeztetés: Acrel vezeték nélküli hőmérséklet-figyelő megoldás

25 02, 2026

1. Bevezetés

A világgazdaság és az ipari technológia folyamatos fejlődésével a villamosenergia-rendszerek egyre fontosabb szerepet töltenek be a modern társadalomban. A villamosenergia-rendszer működésének biztonsága és megbízhatósága ezért kritikus aggodalmakká vált az ipar számára. Különösen a pilóta nélküli alállomások széles körű elterjedésével a hagyományos kézi ellenőrzési módszereket fokozatosan felváltják az intelligens felügyeleti technológiák.

A vezeték nélküli hőmérséklet-figyelő technológia valós idejű hőmérsékletérzékelést tesz lehetővé a nagyfeszültségű elektromos berendezések fő fűtési pontjainál. A hőmérsékleti adatok folyamatos gyűjtésével és elemzésével ez a technológia segíti az energiaellátó rendszerek biztonságos és stabil működését, miközben támogatja az előrejelző karbantartási stratégiákat.

2. A vezeték nélküli hőmérséklet-figyelő rendszerek kutatási háttere és műszaki előnyei

Erőművekben és alállomásokon a nagyfeszültségű kapcsolóberendezések, a kültéri leválasztó kapcsolók és a gyűjtősín csatlakozási pontok hosszú távú üzemeltetése helyi túlmelegedést okozhat. Ezt főként a megnövekedett érintkezési ellenállás, oxidáció, por felhalmozódás vagy mechanikai lazulás okozza.

Mivel a nagyfeszültségű berendezések termináljai általában erős elektromos mezőnek vannak kitéve, a hagyományos érintkező alapú hőmérsékletmérési módszerek a szigetelési kockázatok miatt nem alkalmazhatók biztonságosan.

A vezeték nélküli hőmérséklet-figyelő technológia megoldja ezt a problémát azáltal, hogy rádiójeleken keresztül továbbítja a hőmérsékleti adatokat. A hőmérséklet-érzékelők közvetlenül a fűtőpontokon vannak felszerelve, míg a felügyeleti eszköz elektromosan el van választva a nagyfeszültségű berendezésektől.

A hagyományos mérési módszerekkel összehasonlítva a vezeték nélküli hőmérséklet-figyelő rendszerek számos előnnyel rendelkeznek:

1. Magas biztonság
Az érzékelők és a felügyeleti rendszerek között nincs közvetlen elektromos kapcsolat, ami csökkenti az elektromos veszélyek kockázatát.

2. Valós idejű megfigyelési képesség
A rendszer folyamatos hőmérsékleti adatgyűjtést és távfelügyeletet tesz lehetővé.

3. Alacsony karbantartási költség
A vezeték nélküli felügyelet helyettesíti a gyakori kézi ellenőrzést, csökkentve a munkaerőköltségeket.

4. Adattárolás és -elemzés támogatása
A hőmérsékleti adatok központi vezérlőrendszerekben tárolhatók hosszú távú elemzéshez és előrejelző karbantartási döntésekhez.

Jelenleg az általánosan használt hőmérséklet-felügyeleti technológiák közé tartozik a száloptikai hőmérsékletmérés, a termisztoros mérés, az infravörös hőmérsékletmérés és a vezeték nélküli hőmérsékletmérés. Ezen technológiák közül:

• A termisztoros érzékelők nehezen használhatók nagyfeszültségű berendezéseken.
• A száloptikás hőmérséklet-figyelés nagy pontosságot biztosít, de magas telepítési és felszerelési költséggel jár.
• Az infravörös mérés általában kézi működtetést igényel, és hiányzik a valós idejű folyamatos monitorozás.
• A vezeték nélküli hőmérséklet-felügyelet fokozatosan a fő megoldássá válik a költségek, a biztonság és a teljesítmény közötti egyensúly miatt.

3. Acrel vezeték nélküli online hőmérséklet-figyelő rendszer megoldás

A vezeték nélküli hőmérséklet-figyelő rendszert elsősorban a magas- és kisfeszültségű kapcsolószekrények, kábelcsatlakozások, megszakítóérintkezők, gyűjtősín csatlakozások és transzformátor berendezések hőmérséklet-változásainak figyelésére használják.

A rendszer észleli az olyan tényezők által okozott potenciális biztonsági kockázatokat, mint az oxidáció, kilazulás vagy por felhalmozódása, amelyek működés közben növelhetik az érintkezési ellenállást.

A rendszer alapvető funkciói a következők:

• Valós idejű hőmérsékleti adatgyűjtés
• Hőmérséklet-rendellenesség riasztó funkciók
• Történelmi adatok tárolása és elemzése
• Távfelügyelet és automatizált működésmenedzsment

4. Hőmérsékletérzékelő alkatrészek

Elemes vezeték nélküli hőmérséklet-érzékelők

Ezeket az érzékelőket közvetlenül a berendezés fűtési pontjaira szerelik fel. Beépített akkumulátorral működnek, és vezeték nélkül továbbítják az adatokat. Alkalmasak nagyfeszültségű kapcsolóberendezések érintkezőihez és gyűjtősín csatlakozásokhoz.

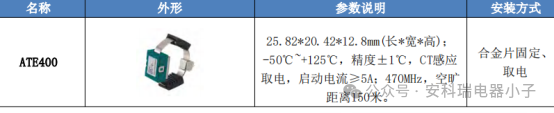

CT-vel működő vezeték nélküli hőmérséklet-érzékelők

Ezeket az érzékelőket főként nagyáramú üzemi környezetekben használják, például megszakítóérintkezőknél, gyűjtősín csatlakozási pontoknál és nagyfeszültségű kábelkivezetéseknél. Az érzékelők áramtranszformátor indukción keresztül kapják az áramot, így nincs szükség elemcserére és meghosszabbítják az élettartamot.

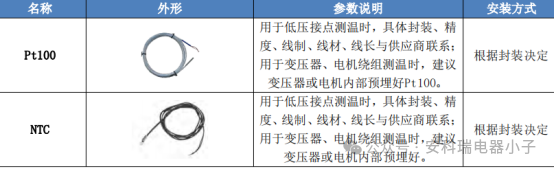

Vezetékes hőmérséklet érzékelők

A vezetékes érzékelőket főként alacsony feszültségű berendezésekben vagy nagy pontosságú felügyeleti forgatókönyvekben használják, például transzformátor tekercseknél és motortekercseknél. A Pt100 ellenállás-hőmérséklet-érzékelőket általában érzékelőelemként használják.

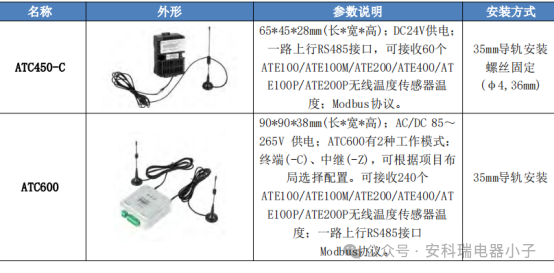

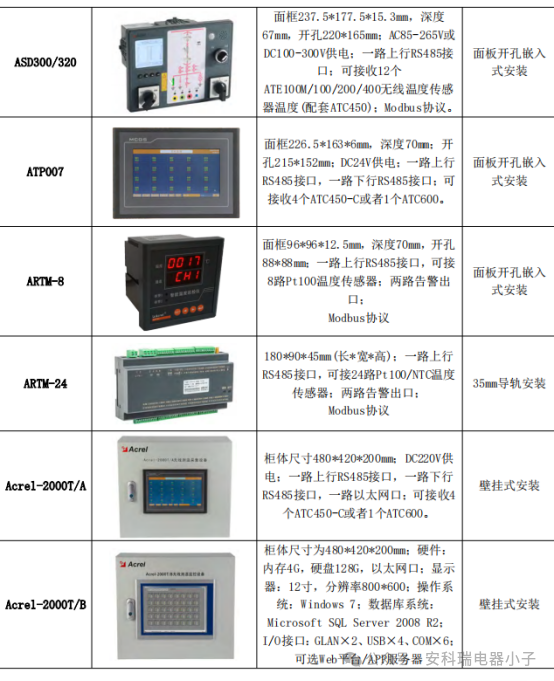

5. Fogadó és megjelenítő egységek

A vezeték nélküli hőmérséklet-felügyeleti rendszerek jellemzően vevőmodulokból és kijelzőterminálokból állnak.

• Fogadó egység
  Felelős az érzékelőktől továbbított hőmérsékleti adatok fogadásáért és feldolgozásáért.

• Kijelző egység
  A hőmérsékleti görbék, a berendezés állapota és a riasztási információk vizuális megjelenítésére szolgál.

Ez a struktúra lehetővé teszi a karbantartó személyzet számára, hogy valós időben figyelje a berendezés működési állapotát.

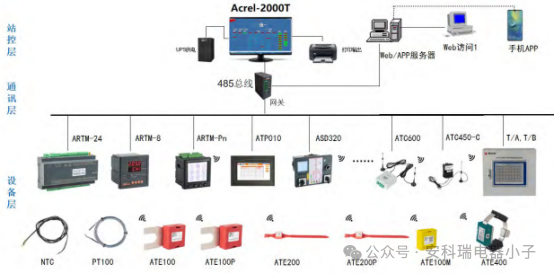

6. Vezeték nélküli hőmérséklet-figyelő rendszer megoldás architektúrája

Az Acrel-2000/T vezeték nélküli hőmérséklet-figyelő rendszer az alállomás összes felügyeleti eszközétől származó hőmérsékleti adatokat egy központi felügyeleti platformba integrálja.

A rendszer egyesíti a számítástechnikát, a kommunikációs technológiát és az adatfeldolgozási technológiát a hőmérsékleti információk központosított felügyelete és kezelése érdekében.

A fő funkciók közé tartozik:

• Valós idejű adatgyűjtés és továbbítás
• Hőmérséklet-trend görbe elemzése
• Történeti adatok tárolása és lekérdezése
• Túlmelegedés riasztás és eseményrekordok kezelése

A rendszer független adatbázissal van felszerelve a hosszú távú adattároláshoz és a berendezések működésének elemzéséhez. A hőmérsékleti trendek elemzésével a mérnökök értékelhetik a berendezések öregedését, és optimalizálhatják a karbantartási döntéseket.

7. Tipikus alkalmazási forgatókönyvek

A vezeték nélküli hőmérséklet-felügyeleti technológiát számos iparágban széles körben használják, beleértve:

• Erőátviteli és elosztó rendszerek
• Acélgyártó ipar
• Bányászat
• Petrolkémiai ipar

A gyakori megfigyelési helyek a következők:

• Átviteli vezetékek
• Fő transzformátor perselyek
• Válassza le a kapcsoló érintkezőit
• Nagyfeszültségű kapcsolóberendezések csatlakozásai
• Kábel csatlakozók
• A kondenzátor felületei

A rendszer a valós idejű felügyelet és a korai figyelmeztető funkciók révén javítja a berendezések működésének megbízhatóságát.

8. Műszaki alkalmazási érték

A vezeték nélküli hőmérséklet-figyelő technológia alkalmazása jelentősen javítja az energiarendszer működésének irányítását.

A legfontosabb előnyök a következők:

• Az elektromos hálózat biztonságának és megbízhatóságának javítása
• A berendezések meghibásodásának arányának csökkentése
• Az áramkimaradás időtartamának és terjedelmének minimalizálása
• A kézi ellenőrzés költségeinek csökkentése
• A villamosenergia-rendszerek gazdasági és társadalmi előnyeinek növelése

A hagyományos ütemezett karbantartás fokozatosan intelligens felügyeleti technológiákkal támogatott állapotalapú karbantartássá fejlődik.

9. Következtetés

A vezeték nélküli hőmérséklet-felügyeleti technológia fontos szerepet játszik az elektromos rendszerek biztonságos működésének biztosításában. A hőmérsékleti adatok folyamatos figyelésével és elemzésével előre jelezhető a berendezés leromlása és megelőzhető az esetleges meghibásodások.

Az Internet of Things (IoT) technológia fejlődésével és az intelligens hálózatépítéssel a vezeték nélküli hőmérséklet-figyelő technológia egyre fontosabb szerepet fog játszani a jövő energiarendszer-biztonsági irányításában.
