DIN Rail vs Panel Mounted Energy Meters: Selection Guide

Miért alakítják a mérési formátumú döntések a panel hosszú távú teljesítményét?

A DIN-sínre szerelt egység és a panelre szerelt egység közötti választás ritkán jelent triviális részletet a projektrajzon. A döntés befolyásolja, hogy mennyi hely marad a burkolaton belül, hogyan olvassák ki a technikusok az adatokat a karbantartás során, a vezetékek elvezetését, és azt, hogy a készülék a későbbiekben milyen könnyen integrálható az épületfelügyeleti rendszerbe. An energiamérő amely az adatlapon egy másikkal azonosnak tűnik, nagyon eltérően viselkedhet, ha ténylegesen egy zsúfolt szekrényben van elhelyezve, vagy a kapcsolóberendezés ajtajára süllyesztve van felszerelve.

Ez az útmutató végigvezeti a két rögzítési formátum közötti gyakorlati különbségeket, a műszaki jellemzőket, amelyeket érdemes vásárlás előtt ellenőrizni, valamint a mérőtípus és az alkalmazás közötti strukturált módot. A cél az, hogy segítsenek a mérnököknek, panelépítőknek és létesítményvezetőknek elkerülni a nem megfelelő formai tényező vagy az alul meghatározott kommunikációs interfész által okozott utómunkálatokat.

DIN-sín vs panelre szerelt: A két formátum megértése

Mindkét formátum ugyanazokat az elektromos paramétereket méri, de különböző fizikai környezetekhez készültek. A DIN sínes energiamérő közvetlenül egy szabványos 35 milliméteres sínre rögzíthető a házban, a megszakítók, kontaktorok és sorkapcsok mellett. A panelre szerelt energiamérő ajtóba vagy elülső lemezbe vágható úgy, hogy a kijelzője kifelé nézzen, így a kezelők a szekrény kinyitása nélkül is leolvashatják az értékeket.

DIN rail energy meter mounted inside a control enclosure — DIN sínes energiamérő installed on standard rail inside a distribution cabinet

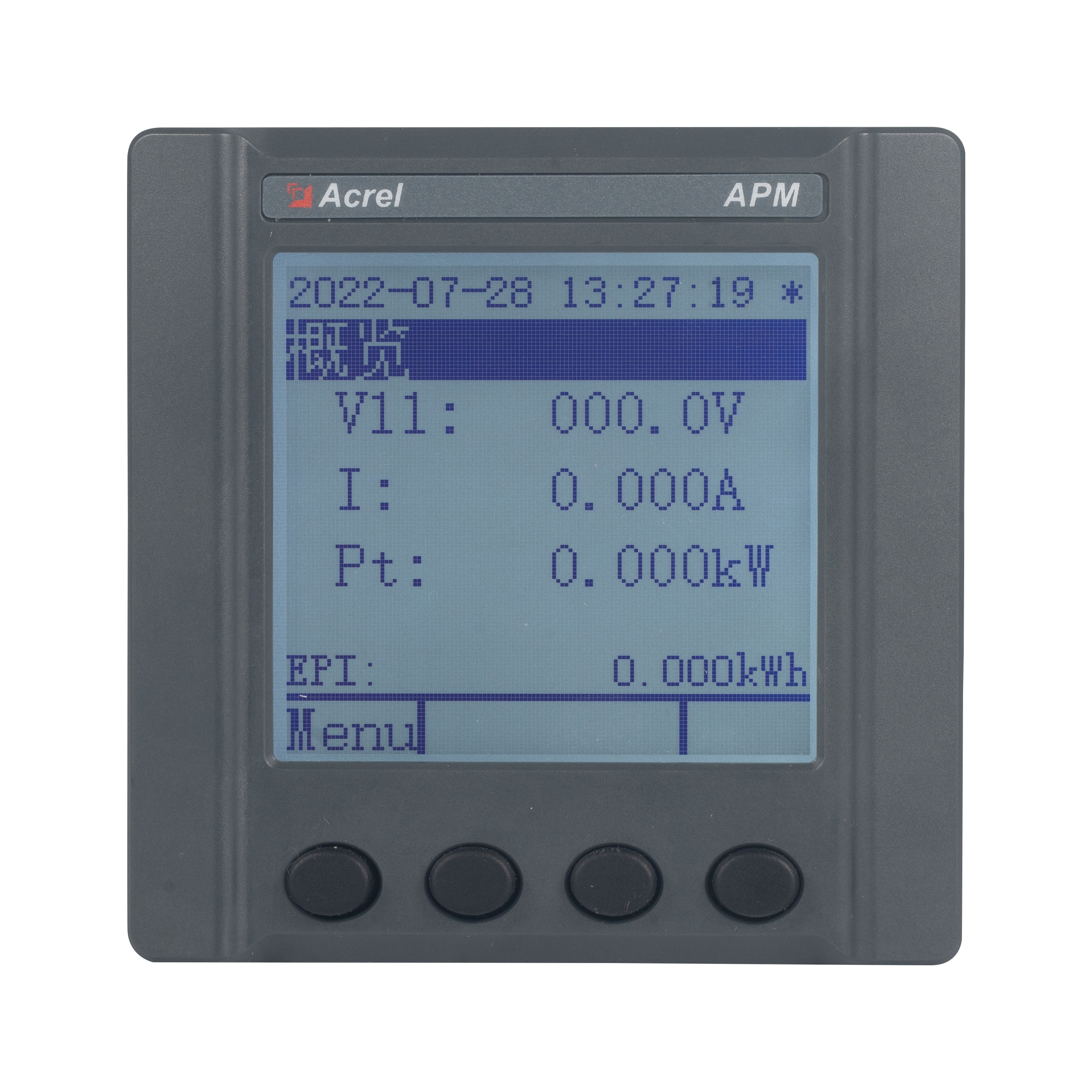

Panel mounted energy meter installed on switchgear door — Panelre szerelhető energiamérő, szekrényajtóba szerelve, közvetlen leolvasáshoz

Attribútum	DIN sín formátum	Panelre szerelt formátum
Szerelési hely	A burkolaton belül, 35 mm-es sínen	Ajtóba vagy előlapba vágjuk
Kijelző láthatósága	A szekrény kinyitása szükséges	A szekrény kinyitása nélkül is látható
Tipikus burkolatmélység szükséges	Sekély, kompakt lábnyom	Az eszköz testhosszától függ a kivágás mögött
Gyakori használati eset	Részmérés, betápláló áramkörök, utólagos beépítési projektek	Fő bejövő ellátás, kezelői műszerfalak, vezérlőtermek
Kábelezési hozzáférés	Elülső vagy oldalsó terminál hozzáférés	Hátsó terminál hozzáférés, az ajtó mögül bekötve

A gyakorlatban sok panelkészítő mindkét formátumot kombinálja egyetlen projekten belül. A kompakt DIN-sínes mérőműszer kezeli az elosztott részáramkör-felügyeletet ott, ahol szűk a hely, míg egy panelre szerelt egység van fenntartva a fő bejövő betáplálás számára, vagy bármely olyan ponthoz, ahol a kezelőnek egy pillantással leolvasnia kell. A din-rail mount energiamérők és analizátorok kategóriaként való megértése a többkörös felügyelet tervezésénél is segít, mivel több egység is egymás mellé csíptethető ugyanazon a sín mentén anélkül, hogy az ajtóban helyet foglalna.

Főbb jellemzők, amelyeket ellenőrizni kell az energiamérő kiválasztása előtt

Az adatlapok összehasonlítása csak akkor hasznos, ha a megfelelő sorokat hasonlítja össze. A következő előírásoknak van a legpraktikusabb hatása arra vonatkozóan, hogy a mérő jól működik-e a tervezett helyen.

Mérési pontossági osztály

A pontossági osztály határozza meg, hogy a megjelenített értékek mennyire követik nyomon a tényleges terhelést. A belső költségallokáció részmérése jellemzően szélesebb osztályt tolerál, mint a számlázási besorolás vagy a bevételmérés, ahol szigorúbb osztályok várhatók.

Feszültség és áram tartomány

Győződjön meg arról, hogy a névleges feszültség megegyezik a rendszerrel (egyfázisú vagy háromfázisú, valamint a névleges hálózati feszültség), és hogy az áramváltó áttételei vagy az egyenáram-tartományok megfelelnek a várható terhelési profilnak, beleértve a csúcsfeltételeket is.

Csatlakozási mód

A közvetlen csatlakozású egységek kisebb áramerősségeket kezelnek külső transzformátorok nélkül, míg a CT-csatlakozású egységek kiterjesztik a használhatósági tartományt a nagyobb adagolókhoz. A rossz csatlakozási mód egy adott terhelési tartományhoz való keverése az alul- vagy túlolvasás gyakori forrása.

Megjelenítés és olvashatóság

A panelre szerelt egységek nagyobb, nagyobb kontrasztú kijelzők előnyeit élvezik, mivel távolról is olvashatók. A DIN sínes egységeket általában a karbantartás során közelről olvassák le, ezért elfogadható a kisebb kijelző menü navigációval.

Kommunikációs interfész

Az alábbiakban részletesebben tárgyaljuk, hogy a mérőnek épületfelügyeleti rendszerbe vagy energia-műszerfalba kell-e jelentést tennie.

Ház besorolása

A zárt szekrénybe szerelt egységeknek általában alacsonyabb behatolás elleni védelemre van szükségük, mint a műhelypadlóra vagy kültéri környezetre néző szabad ajtóra szerelt egységeknél.

Referenciaként az alábbi táblázat szemlélteti, hogy a különböző pontossági osztályok hogyan alakulnak át relatív mérési tűrésbe, ami akkor hasznos, ha nagy pontosságú panelműszereket határoz meg a kritikus terhelésekhez az általános részmérésekkel szemben.

Mérőtípus és alkalmazás illesztése: Kiválasztási keret

Ahelyett, hogy megszokás alapján választana formátumot, segít először az alkalmazáson keresztül dolgozni. Az alábbi táblázat összefoglalja a kereskedelmi és ipari projektekben tapasztalt tipikus párosításokat a vezérlőpanelek energiamérő-választásának tervezésekor.

Alkalmazás	Ajánlott formátum	okoskodás
Bérlői almérések közös épületben	DIN sín	Több egység rögzíthető egy sín mentén, így több áramkörön is helyet takaríthat meg az ajtóban
Fő bejövő ellátás felügyelete	Panelre szerelve	A kezelőknek közvetlen kiolvasásra van szükségük a szekrény kinyitása nélkül
Utólag beépíthető egy meglévő zsúfolt szekrénybe	DIN sín	A kompakt alapterület az ajtó módosítása nélkül elfér a fennmaradó síntérben
A vezérlőterem műszerfalai	Panelre szerelve	A nagy kijelző lehetővé teszi a vezérlőterem személyzetének gyors vizuális ellenőrzését
Gép- vagy berendezésszint-felügyelet	DIN sín	Integrálható más, sínre szerelt vezérlőelemekkel a rakomány közelében

Hasznos ökölszabály: ha az értéket valakinek a szekrényen kívül kell leolvasnia, dőljön a panelre szerelt felé. Ha az értéket főként távolról naplózzák és ellenőrzik, akkor általában a DIN-sín a helytakarékosabb választás.

Telepítési útmutató energiamérőkhöz: Tervezés az üzembe helyezésig

A formátumtól függetlenül a beépítés minősége közvetlen hatással van a mérési megbízhatóságra. Az alábbi sorrend felvázolja a legtöbb vezérlőpanel-projektben használt energiamérők gyakorlati telepítési útmutatóját.

Lépésről lépésre

Erősítse meg az áramkör feszültségrendszerét, a várható terhelési tartományt és azt, hogy szükség van-e közvetlen csatlakozásra vagy áramváltókra.
Válassza ki a rögzítési formátumot az alapján, hogy hol kell láthatónak lennie a leolvasásnak, és mennyi helyet enged a szekrény vagy az ajtó.
Ellenőrizze a mérő névleges tartományát és pontossági osztályát a terhelés és az adott áramkör jelentési követelményei alapján.
Szerelje fel a készüléket úgy, hogy a hőt termelő alkatrészektől, például nagy mágneskapcsolóktól vagy transzformátoroktól jól elkülöníthető legyen.
Zárja le a vezetékeket a kapocsrajz szerint, az áramtranszformátor polaritását kétszer ellenőrizze, mielőtt bekapcsolná.
Kapcsolja be, konfigurálja a kommunikációs címet és paramétereket, és ellenőrizze a leolvasásokat egy ismert referenciaterheléshez képest, ha elérhető.

Általános bekötési szempontok

Az áramváltó másodlagos vezetékeit tartsa röviden és megfelelően lezárva, hogy elkerülje a szakadást.
Az interferencia csökkentése érdekében lehetőség szerint válassza el az alacsony feszültségű kommunikációs kábeleket a tápkábelektől.
A jövőbeni karbantartás egyszerűsítése érdekében minden áramkört egyértelműen jelöljön meg a mérő kivezetésén és a forrásmegszakítón is.

Kommunikációs protokollok és adatintegrációs szempontok

A legtöbb modern digitális energiamérő a helyi kijelzőn túlmenően is kínál valamilyen adatkimenetet, ami számít, ha egy létesítmény több panelre kívánja központosítani a felügyeletet.

Integrációs igény	Tipikus interfész megfontolás
Csak önálló helyi olvasnivaló	Nincs szükség kommunikációs modulra, elegendő a kijelző kiolvasása
Központi energiagazdálkodási rendszer	Soros vagy hálózati alapú kommunikáció meghatározott regisztertérképpel
Vegyes örökség és új felszerelés	Átjáróra vagy protokoll konverterre lehet szükség az adatformátumok egységesítéséhez
Távoli riasztás vagy küszöbértesítés	Mérő konfigurálható kimeneti relékkel vagy riasztási regiszterekkel

A panelre szerelhető energiamérők és analizátorok nagyobb telephelyre történő megadásakor érdemes előre ellenőrizni, hogy a tervezett felügyeleti platform hány eszközt tud lekérdezni egyidejűleg, mivel ez befolyásolja, hogy a címeket és a kommunikációs beállításokat az üzembe helyezés során tervezzük meg, nem pedig utólag fedezzük fel.

Gyakori választási és telepítési hibák, amelyeket el kell kerülni

Túlméretezett áramváltók a tényleges terheléshez képest, ami csökkenti a mérési felbontást tipikus üzemi áramoknál.
Panelre szerelhető egységek kiválasztása helyszűke utólagos felszerelésekhez ahol az új ajtónyílás kivágása nem praktikus, amikor egy DIN sín egység átalakítás nélkül elfért volna.
Kilátás a kijelző olvashatóságára egy kis DIN-sínes kijelző elhelyezésével olyan helyre, ahol azt valóban távolról le kell olvasni.
A pontossági osztály alul meghatározása a későbbi számlázáshoz vagy a bérlők vagy részlegek közötti költségelosztáshoz használt áramkörökhöz.
A közeli hőforrások figyelmen kívül hagyása például nagy megszakítók vagy transzformátorok, amelyek befolyásolhatják a túl közel elhelyezett panelre szerelt energiamérők hosszú távú megbízhatóságát.

Gyakran Ismételt Kérdések

1. kérdés: Mi a fő különbség a DIN sínre szerelt energiamérő és a panelre szerelt energiamérő között?

Az alapvető különbség a fizikai elhelyezés. A DIN-sínes egység a burkolaton belüli sínre illeszthető, és általában a karbantartás során olvasható, míg a panelre szerelt egység az ajtón vagy az elülső lemezen ül, így a kijelzője a szekrény kinyitása nélkül is látható.

2. kérdés: Használhatók-e a DIN-sínre és panelre szerelt mérők együtt ugyanabban a projektben?

Igen, ez gyakori. A panelre szerelt egységeket gyakran használják a fő bejövő tápellátás láthatóságára, míg a DIN-sínes egységek több adagoló között elosztott részméréseket kezelnek ugyanazon a berendezésen belül.

3. kérdés: Honnan tudhatom, hogy melyik pontossági osztályra van szükségem?

Fontolja meg, hogy az adatokat mire használják fel. Az általános terhelésfigyelés jellemzően szélesebb tűrésosztályt alkalmazhat, míg a számlázással, költségelosztással vagy szerződéses jelentésekkel kötött áramkörök általában szigorúbb pontossági osztályt igényelnek.

4. kérdés: A panelre szerelt energiamérőhöz mindig áramváltókra van szükség?

Nem mindig. Egyes panelre szerelt egységek támogatják a közvetlen csatlakozást az alacsonyabb áramtartományokhoz, míg a nagyobb áramú betáplálókhoz általában a várható terheléshez igazított külső áramváltókra van szükség.

5. kérdés: Mit kell először ellenőrizni, amikor egy új projekt energiamérőinek telepítési útmutatóját tervezi?

Először ellenőrizze a feszültségrendszert, a várható terhelési tartományt és a csatlakozási módot, mivel ezek határozzák meg a mérő helyes besorolását és azt, hogy a DIN sínre vagy panelre szerelt formátum fizikailag illeszkedik-e a tervezett helyre.
