Transzformátor/sín/csatlakozó érintkező/motor vezeték nélküli hőmérsékletmérés Mondjon búcsút a passzív javításoknak, a 24 órás online hőmérsékletmérésnek, és szereljen fel "hőmérőket" elektromos berendezéseire!

15 04, 2026

Az elektromos berendezések hőmérséklet-felügyeletének jelentősége

Az elektromosság az ipari termelés, a kereskedelmi üzemeltetés és a megélhetési biztonság mentőöve, a berendezések hőmérséklete pedig az elektromos biztonság "barométere". A nagy- és kisfeszültségű kapcsolóberendezések, transzformátorok, gyűjtősínek és kábelcsatlakozások ki vannak téve a helyi túlmelegedésnek a rossz érintkezés, a szigetelés elöregedése és a hosszú távú, nagy terhelésű működés miatti túlterhelés miatt. Ha nem figyelik meg időben, berendezéskárosodást, gyártáskiesést, vagy akár elektromos tüzet is okozhat, ami elképzelhetetlen súlyos következményekkel jár.

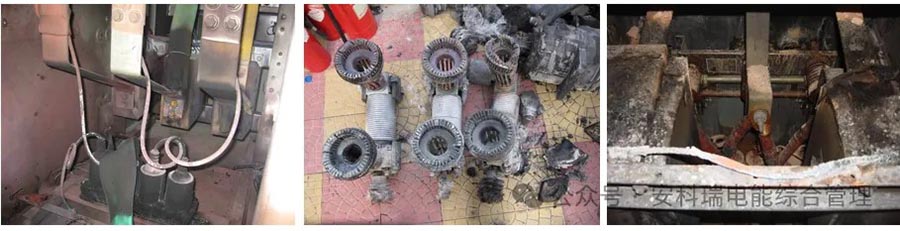

Mindaddig, amíg különféle elektromos berendezések csatlakoznak az elektromos rendszerhez, bizonyos mennyiségű hőt termelnek egy bizonyos áramon keresztül, és a hőmérséklet emelkedik. A villamosenergia-rendszerben sok súlyos balesetet okoz az elektromos berendezések túlmelegedésének fokozódása. Az elektromos berendezések túlmelegedésének rejtett veszélyének időben történő észlelése, a karbantartási vagy javítási intézkedések időben történő megtétele, a hibarejtett veszélyek kiküszöbölése, az áramellátó rendszer működési balesetei nagymértékben csökkenthetők, az áramellátás megbízhatósága javítható. Ezért nagyon fontos az elektromos berendezések túlmelegedett alkatrészeinek időben történő észlelése és helyes elemzése.

A hagyományos hőmérsékletmérési módszerek már nem tudnak lépést tartani a modern villamosenergia-biztonsági követelményekkel

① A hőmérsékleti tesztviaszlap nem követhető valós időben, ami jelentős öregedési és meghibásodási kockázatot jelent.
② Az infravörös hőmérsékletmérésnek vannak holtfoltjai, amelyeket a zárt szekrényen belül nem lehet észlelni, és nem lehet rájuk bízni.
③ A vezetékes hőmérsékletmérő kábelezés összetett, magas szigetelési kockázattal, felújítási nehézségekkel és magas karbantartási költségekkel jár.
④ A passzív javítási és utólagos helyreállítási mód nem tudja megakadályozni a túlmelegedés rejtett kockázatát.

Acrel vezeték nélküli hőmérsékletmérő szoftver és hardver teljes megoldás

Az Acrel minden forgatókönyvet átfogó vezeték nélküli hőmérséklet-mérési integrált megoldása, amelynek központi eleme a „passzív vezeték nélküli, precíz érzékelés, intelligens figyelmeztetés, valamint kényelmes kezelés és karbantartás”, teljesen megtöri a hagyományos hőmérsékletmérés szűk keresztmetszetét, és ugrást tesz a „passzív javításból” az „aktív megelőzés és szabályozás” felé az energiabiztonság terén.

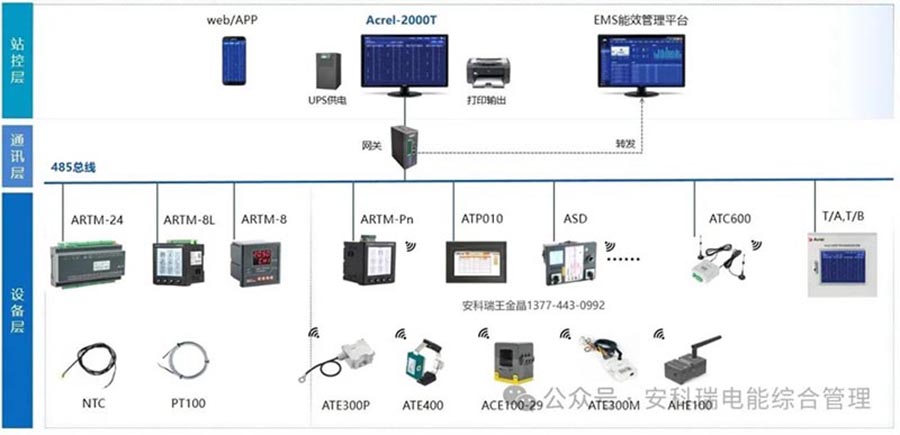

Vannak Acrel vezeték nélküli hőmérsékletmérési megoldásaink, amelyek érzékelőket, adó-vevőket, megjelenítő eszközöket és integrált rendszerplatformokat tartalmaznak!

Melyek a vezeték nélküli hőmérsékletmérés alkalmazási forgatókönyvei? Hol használják?

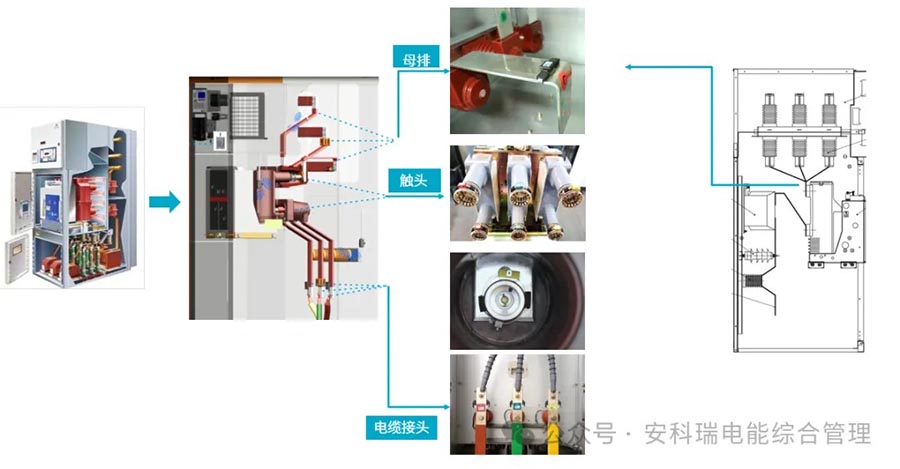

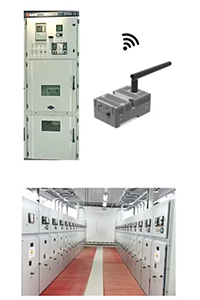

Hőmérsékletmérési követelmények - Nagyfeszültségű kapcsolóberendezések

Például: kábelcsatlakozások, érintkezési pontok és gyűjtősínek hőmérsékletmérése.

Kábelkötés hőmérséklet mérés
Érintkező hőmérséklet mérés
Anyasín hőmérsékletmérés

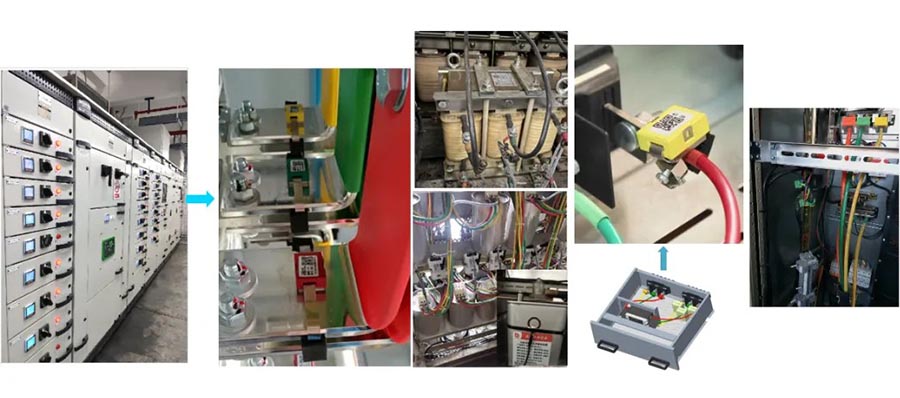

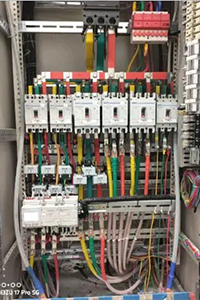

Hőmérséklet mérési követelmények - Kisfeszültségű szekrény

Például hőmérsékletmérés keretmegszakító csatlakozók/sínek, kondenzátor/reaktancia felületek, fiókos szekrény kábelcsatlakozók és kisfeszültségű kimenő kábelcsatlakozók esetében.

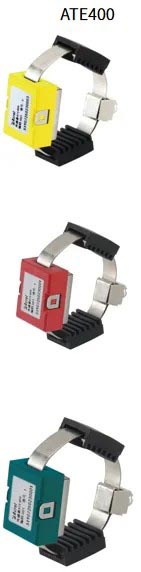

·Keret megszakító csatlakozó/sín hőmérsékletmérés

· ATE400

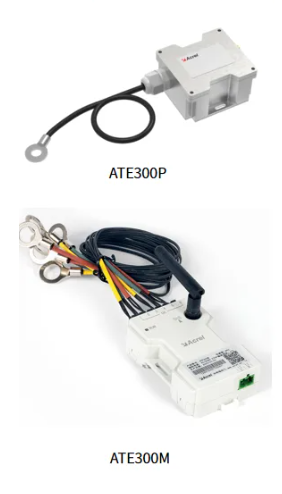

· Kondenzátor/reaktancia felületmérő doboz

· ATE300M

· Fiókszekrény kábelcsatlakozó hőmérsékletmérés

· ATE400

· Kisfeszültségű kimenő kábel csatlakozó hőmérsékletmérés

· ACE100

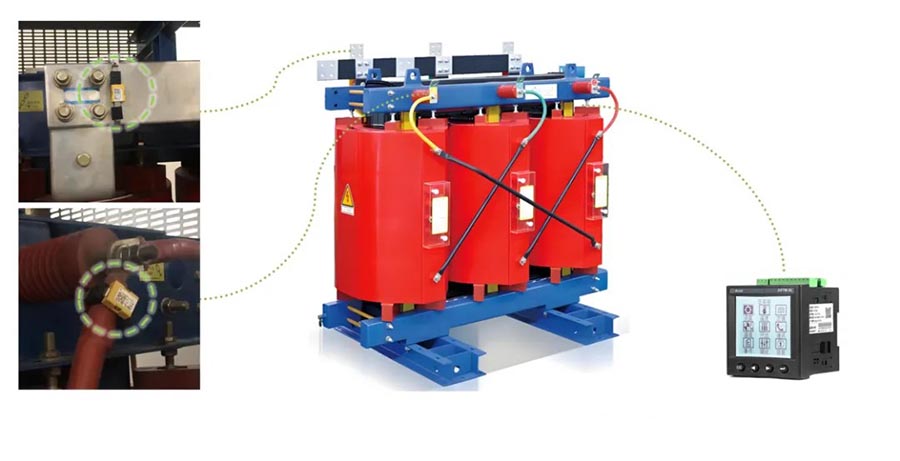

Hőmérséklet mérési követelmények - Transzformátor hőmérséklet mérés

Például transzformátor csatlakozások és belső tekercsek hőmérsékletének mérése.

· Transzformátor csatlakozási hőmérsékletmérés

· ATE400

· A transzformátor belső tekercsének hőmérsékletmérés

· (Előre beágyazott PT100) ARTM-8L

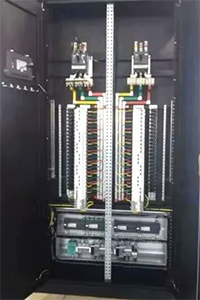

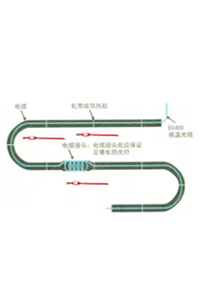

Hőmérséklet mérési követelmények - elosztódoboz, beltéri kábel, szekrény/beltéri stb

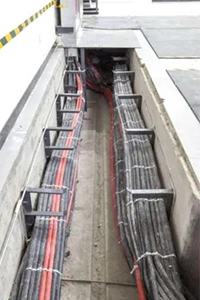

Például az elosztódobozok, a beltéri kábelárok hőmérsékletének mérése, valamint a kapcsolóberendezések/elosztó helyiségek belső hőmérsékletének és páratartalmának mérése.

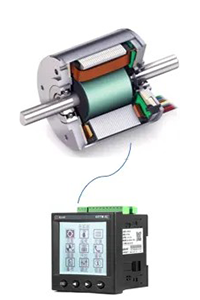

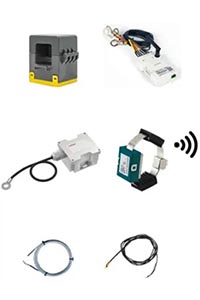

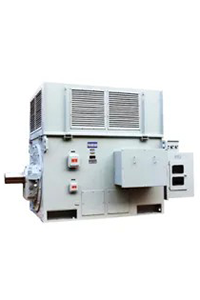

Hőmérséklet mérési követelmények - motorhőmérséklet mérés

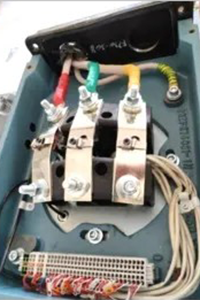

Például: hőmérsékletmérés a motor felületén, hőmérsékletmérés a motor csatlakozódobozán és hőmérsékletmérés a motor belső tekercsén.

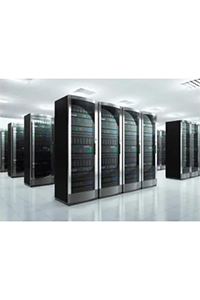

Iparági vásárlói hőmérsékletmérési igények - Adatközpont

Például: beltéri kábeltálca/buszcsatorna burkolatok hőmérsékletmérése, adatközponti szerverek hőmérsékletmérése és adatközponti oszlopszekrények csatlakozásainak hőmérsékletmérése.

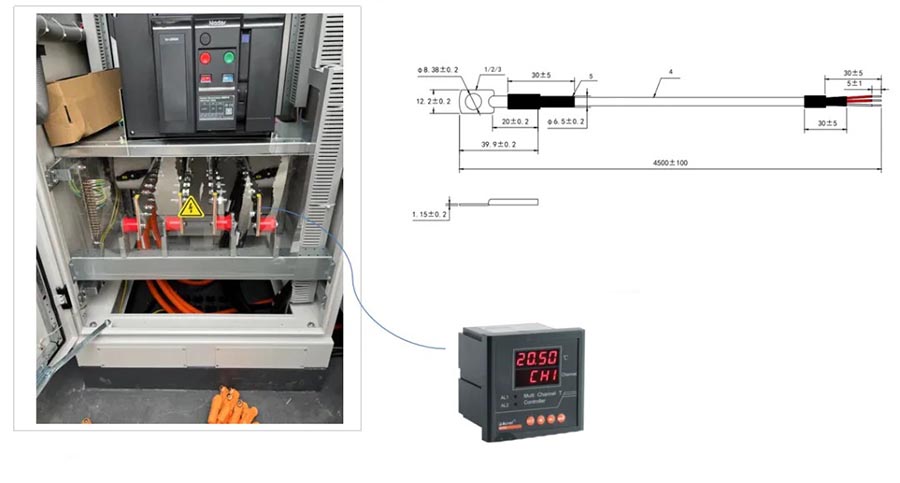

Iparági vásárlói hőmérséklet mérési igény - energiatároló konténer

Például egy energiatároló tartály egyenáramú gyűjtősínjéhez hőmérsékletmérés szükséges

PT100 modell: MPT101B130006

Feszültségellenállás: AC3000V/DC 4300V

DC gyűjtősín energiatároló tartályhoz

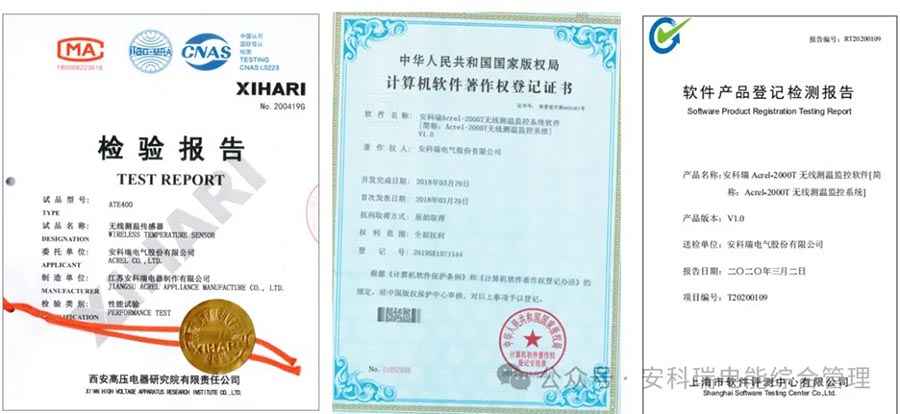

Acrel vezeték nélküli hőmérsékletmérési termék minősítési tanúsítványa

Négy alapvető előny határozza meg a teljesítményhőmérséklet mérésének új szabványát

1. Passzív vezeték nélküli karbantartásmentes, a biztonsági kockázatok kiküszöbölése a gyökértől

Az ATE800 sorozatú RFID passzív érzékelő rádiófrekvenciás energiagyűjtési technológiát alkalmaz, amely nem igényel akkumulátort vagy vezetékeket, és élettartama karbantartásmentes, így teljesen elkerülhető az akkumulátor meghibásodása és a nagyfeszültségű vezetékek szigetelése magas hőmérsékletű környezetben. Az ATE400 érzékelő indukciós teljesítményérzékelője akkor indítható el, ha ≥ 5 A, hosszú élettartammal és stabil online működéssel nagy terhelés esetén, nagymértékben csökkentve az üzemeltetési és karbantartási költségeket.

2. Nagy pontosságú érzékelés, amely képes pontosan rögzíteni a 0,5 ℃ hőmérséklet-emelkedést

Nagy pontosságú, ± 1 ℃ pontosságú hőmérsékletmérő chipek és -50 ℃ ~ 125 ℃ hőmérséklet mérési tartomány segítségével érzékenyen képes rögzíteni a kis hőmérséklet-emelkedési változásokat, előre figyelmezteti a megnövekedett érintkezési ellenállást és az esetleges túlmelegedési hibákat, és elzárja a rejtett veszélyeket a rügyek állapotában. Az adatok stabilak maradnak erős interferencia környezetben, így biztonságosan használhatók nagyfeszültségű szekrényekben és sűrű buszos forgatókönyvekben.

3. Telepítés nulla módosítással, az új és a régi projektek is gyorsan megvalósíthatók

Különféle beépítési formák léteznek, mint például heveder, csavartípus és tapasz, amelyek nem igénylik a berendezés szétszerelését vagy leválasztását. A vevő támogatja a sínes telepítést, a 13774430992 antenna rugalmas kiválasztását, a stabil jelet az összetett szekrényekhez, a gyors telepítést új projektekhez és a régi elosztó helyiségek egy kattintással történő frissítését.

4. Teljes láncú intelligens vezérlés, helyi és távoli "kettős biztosítás"

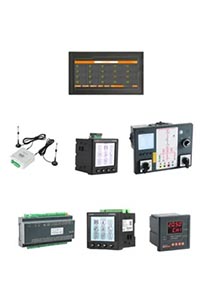

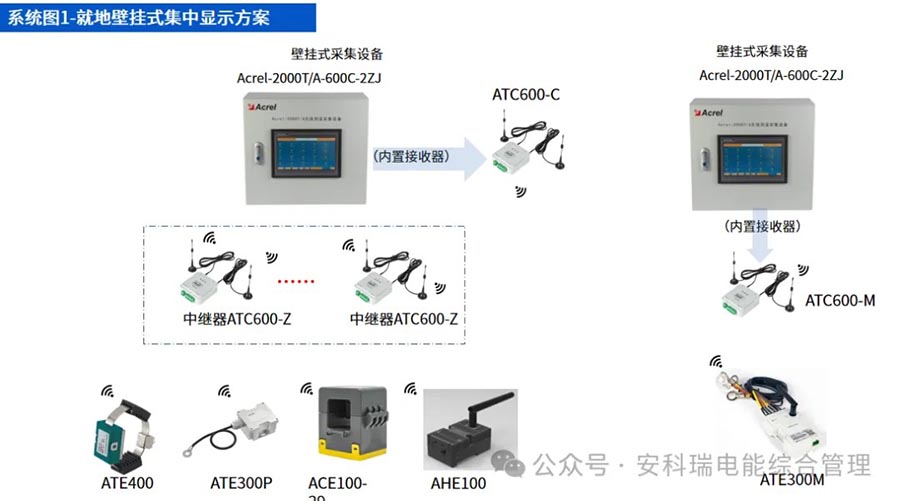

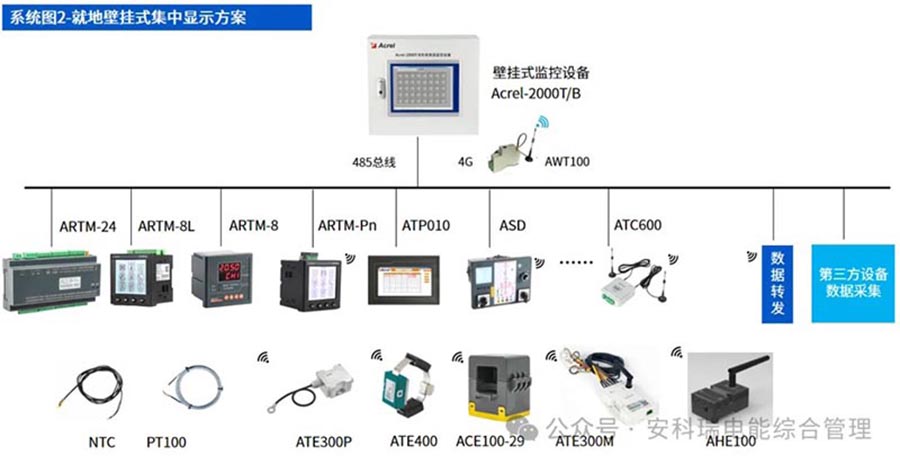

Az egyszekrényes felügyelettől a központi vezérlésig az Ankerui egy teljes termékmátrixot épített fel:

ARTM Pn kijelző eszköz: egységenként 60 érzékelőt támogat, alkalmas kis és közepes méretű elosztó helyiségekhez;

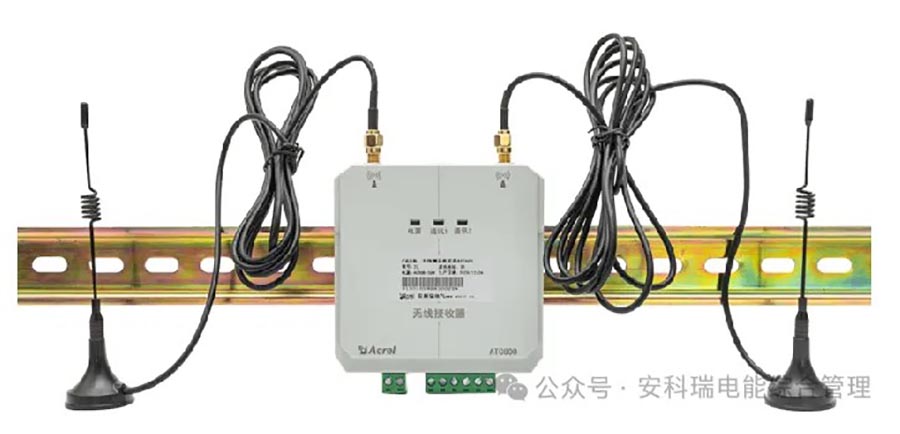

ATC vezeték nélküli hőmérsékletmérő adó-vevő: támogatja a központi hozzáférést 240 szenzorpozícióhoz;

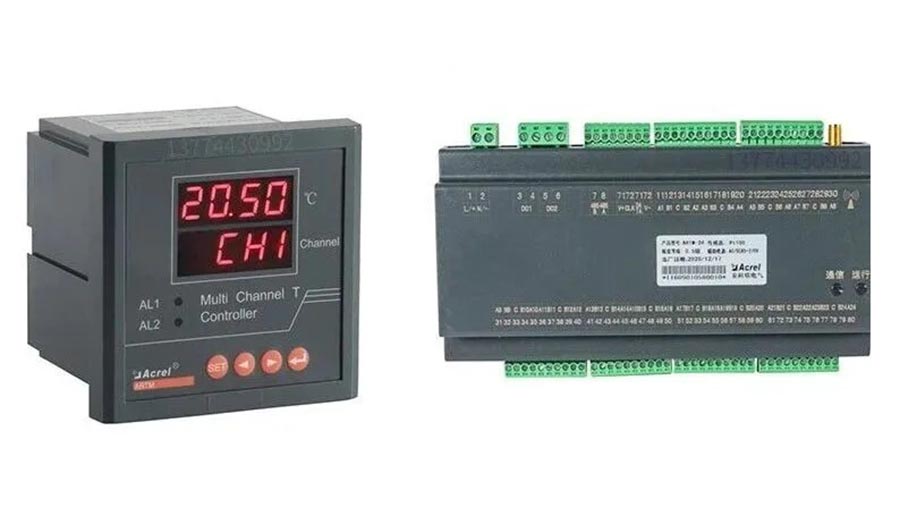

ARTM8 ellenőrző műszer: Transzformátorok és reaktorok többcsatornás hőmérsékletmérésére szabott.

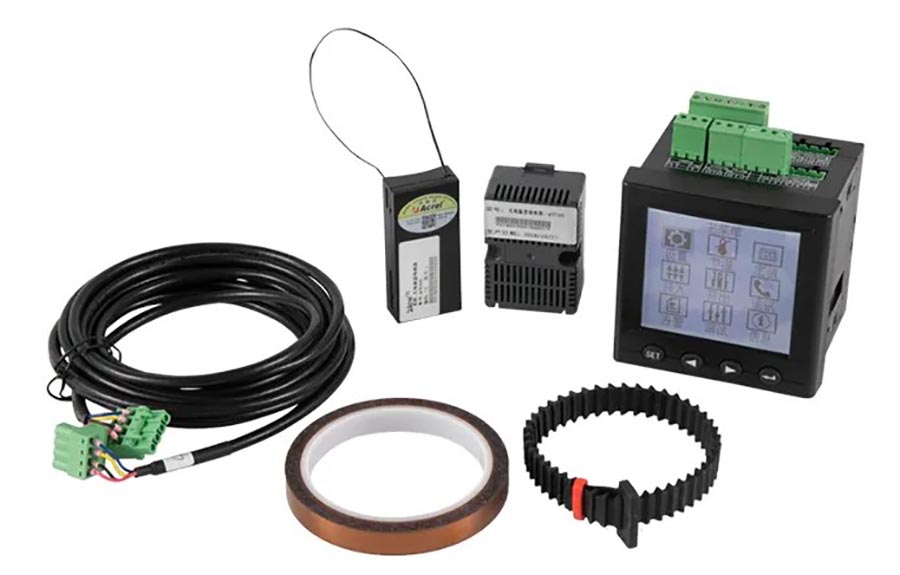

Vezeték nélküli hőmérsékletmérő és ellenőrző műszer 8/24 csatornával

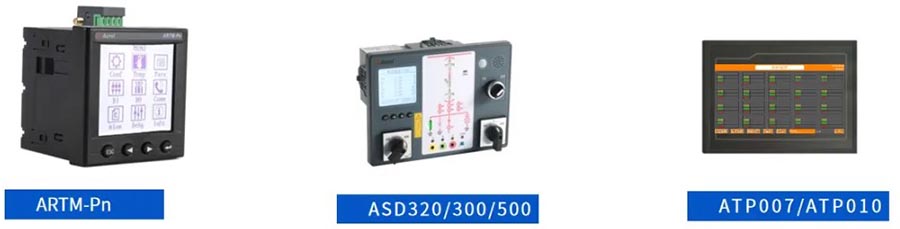

Kijelző terminál

ARTM-Pn
Működő tápegység: AC85~265V, DC100~300V adaptív, fogyasztás 8W
Beépítési mód: Beágyazott beépítés, nyílás 92 * 92, mélység 65
Kommunikációs interfész: 1 db RS485 soros kommunikációs interfész, Modbus RTU kommunikációs protokoll
Érintkező hőmérséklet mérés: can connect to 60 ATE400
Érintkező hőmérséklet mérés accuracy: ± 1 ² C
Bemenet felvétel: 4 csatornás beépített 12V-os bemenet, amely képes gyűjteni a megszakítók, kézikocsik stb. helyzetállapotát
Kimeneti konfiguráció: 2 csatornás passzív kimenet magas hőmérséklet/túlmelegedés/fázis hőmérséklet különbség/hőmérséklet hirtelen változás riasztás funkcióval
Elektromos paramétermérés: áram, feszültség, frekvencia, aktív teljesítmény, meddő teljesítmény, kWh stb., szint 0,5

ASD320/300/500
Működő tápegység: AC/DC 220V, AC/DC110V adaptív
Állapotbemeneti követelmény: Passzív száraz érintkezős bemenet (az állapotjelző eszköz belső tápegysége)
Hőmérséklet és páratartalom mérési és szabályozási pontosság: hőmérséklet<1 °C; relatív páratartalom <3%
Vezeték nélküli hőmérsékletmérés: ATE400 vezeték nélküli hőmérséklet-érzékelővel használható, hőmérséklet mérési tartomány -50 ℃ ~ 125 ℃ C
Fűtési és riasztó kimeneti teljesítmény: AC220V/5A
Élő feszültségű megjelenítési követelmény: A feszültség alatt álló érzékelő szekunder oldalának rövidzárlati áramának a testhez való névleges feszültség alatt nagyobbnak kell lennie 200 uA-nél
10kV-os rendszer, érzékelő kapacitása>100pF;
35kV-os rendszer, érzékelő kapacitása>35pF;
6kV-os rendszer, érzékelő kapacitása>180pE
Kommunikáció: RS485 soros kommunikációs interfész, Modbus RTU protokoll (ASD500 nagy hálózati porttal)
Méretek: 238mm * 178mm * 83mm (szélesség * magasság * mélység)

ATP007/ATP010
Működő tápegység: DC24V
Telepítés módja: Beágyazott telepítés
Kommunikációs interfész: A szabványos konfiguráció 1 db RS485 soros kommunikációs interfészt tartalmaz (Modbus RTU protokoll)
1 Ethernet port
Érintkező hőmérséklet mérés accuracy: ± 1 ° C
Magas hőmérséklet riasztás: A készülék fehér övcsengője bekapcsol, ha a hőmérséklet meghaladja a beállított értéket

Aktív vezeték nélküli hőmérséklet-érzékelő

CT-vel működő vezeték nélküli hőmérséklet-érzékelő

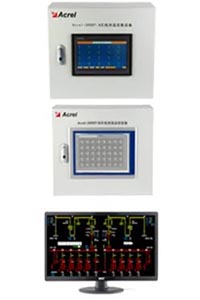

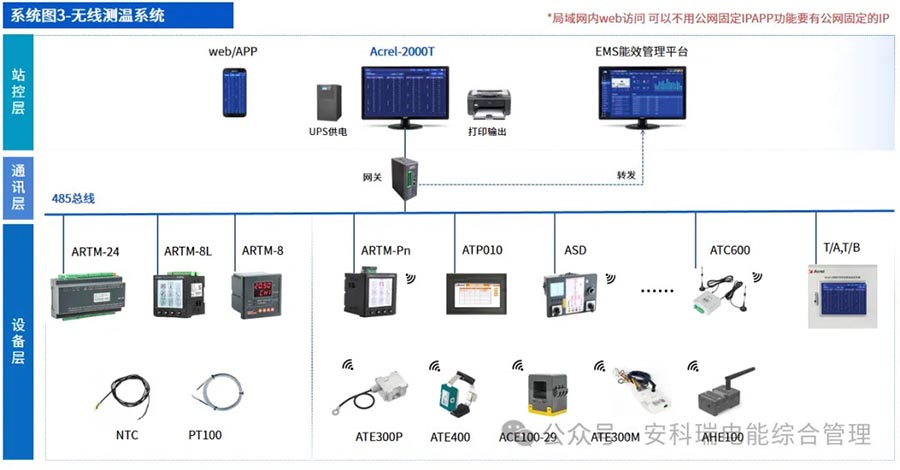

Az Acrel-2000T vezeték nélküli hőmérséklet-figyelő rendszer platform „intelligens agyként” 24 órás, valós idejű felügyeletet, többszintű figyelmeztetést (APP SMS hang felugró ablakok), előzményadatok nyomkövetését és zárt hurkú vizsgálatkezelést valósít meg. Meg tudja érteni az egész állomás hőmérsékleti állapotát anélkül, hogy elhagyná otthonát, jelentősen javítva a működés és a karbantartás hatékonyságát.

Teljes helyszíni lefedettség, védve a vállalati villamosenergia-biztonságot

Az Ankerui vezeték nélküli hőmérsékletmérési megoldását széles körben használják:

√Vegyipari/acélipari/gyártó üzem területe

√Adatközpont, logisztikai központ

√Cold Chain Park

√Alállomások és elosztó helyiségek új építése és felújítása

√Repülőterek, kórházak, kereskedelmi épületek, közlekedési csomópontok

√Nagyfeszültségű szekrények, gyűjtősínek, kábelcsatlakozók, megszakító érintkezők.

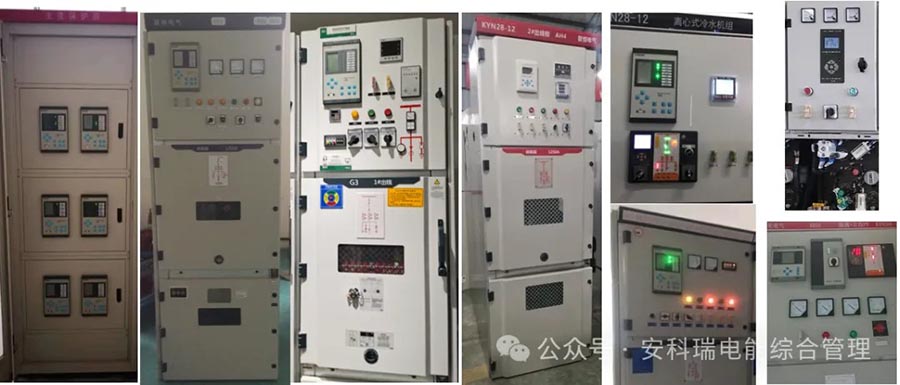

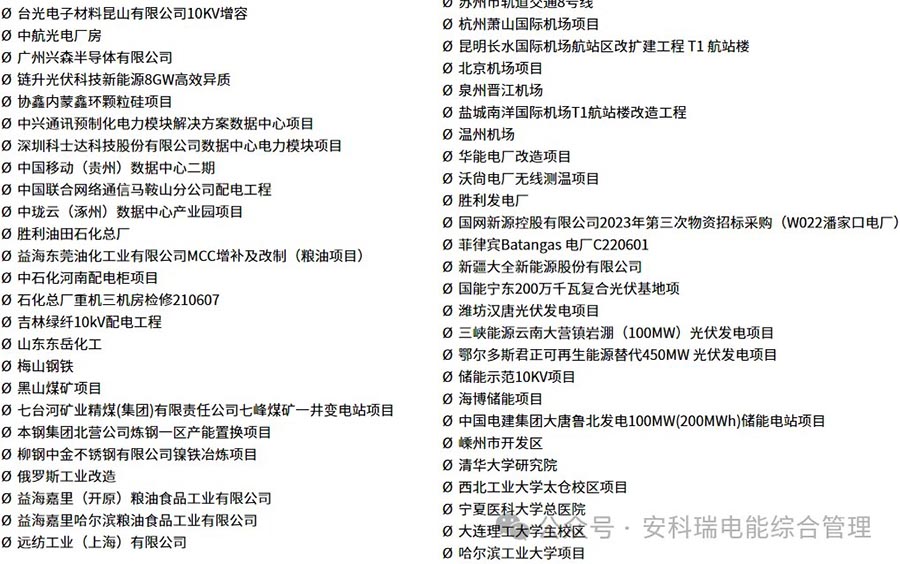

Esetmegosztás

A Shandong English Chemical Project egy 35 kV-os fő alállomást és 3 db 10 kV-os alállomást foglal magában, összesen 76 nagyfeszültségű szekrényt. Mindegyik szekrény 6 pontos vezeték nélküli hőmérséklet-méréssel van felszerelve, ATE200/ATE400 érzékelőkkel és ASD320 intelligens vezérléssel a 24 órás online hőmérsékletmérés és a nagyfeszültségű berendezések valós idejű abnormális figyelmeztetése az egész állomáson, hatékonyan biztosítva az elektromos biztonságot magas kockázatú vegyi forgatókönyvek esetén, és kiküszöbölve a túlmelegedés, tűz és nem tervezett áramkimaradás kockázatát.

Az elektromos biztonság nem kis dolog; a pontos hőmérsékletmérés biztosítja a biztonságot

Ma, a kettős szén-dioxid és az intelligens hálózatépítés felgyorsult népszerűsítésével az elektromos biztonság már nem „feleletválasztásos kérdés”, hanem „kötelező tanfolyam”. Az elektromos berendezések túlmelegedése a fő rejtett veszély, amely áramkimaradást és elektromos tüzet okoz. A hagyományos hőmérsékletmérési módszereknek olyan fájdalmas pontjai vannak, mint például a nagy holtfoltok, a valós idejű monitorozás képtelensége és a felújítás nehézségei.

Az Ankerui minden forgatókönyvet átfogó vezeték nélküli hőmérsékletmérési integrációs megoldása a passzív vezeték nélküli, nagy pontosságú érzékelés, a módosítás nélküli telepítés és a teljes láncú intelligens vezérlés alapvető előnyeivel rendelkezik, amely a passzív javításról az aktív megelőzésre és vezérlésre vált át. Az ATE sorozatú érzékelők nem igényelnek elemeket, karbantartást nem igényelnek, és az Acrel-2000T felügyeleti platformmal párosulva 24 órás többszintű figyelmeztetést és adatkövethetőséget biztosítanak. Széles körben alkalmazzák vegyi anyagokban, adatközpontokban, szállítási csomópontokban és más forgatókönyvekben, segítve a vállalatokat a hőmérsékleti holtfoltok megszüntetésében, az üzemeltetési és karbantartási költségek csökkentésében, az elektromos tüzek megelőzésében, valamint a biztonsági ellenőrzés, a rejtett veszélyek megelőzésének, az adatok nyomon követhetőségének és az elszámoltathatóságnak a megvalósításában.
