Névleges áram: 120A CT-k szerint
50 ms gyors válaszidő
Több inverteres hibrid rendszerhez (fotovoltaikus energiatároló inverter)
Névleges feszültség: AC 3*230/400V
Nagy pontossági osztály 0,5S

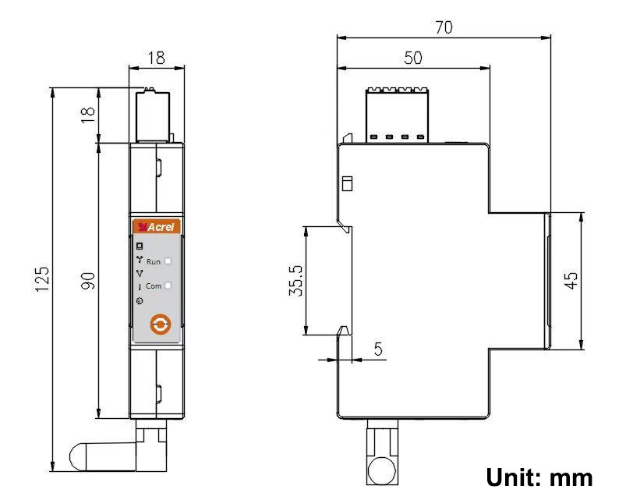

Ultra vékony 1P 18mm
+86-18702106858 / +86-21-69156352
Az ADL sorozatú, DIN sínre szerelt többfunkciós energiamérő külső CT-kkel egy intelligens energiamérő, amelyet kifejezetten olyan megújuló energiarendszerekhez terveztek, mint a Multi-Inverter Hybrid System (Photovoltaic Energy Storage Inverter), a mikroinverteres rendszerek, az energiatároló rendszerek és az AC-csatoló rendszerek.
A termék nagy pontossággal, kis mérettel, gyors reagálással és egyszerű telepítéssel rendelkezik. Képes elektromos paraméterek mintavételére, mérésére és monitorozására.
Az inverter vagy az energiagazdálkodási rendszer (EMS) kommunikálhat vele, hogy megakadályozza az ellenirányú áramlást, szabályozza az energiatermelést, és kezelje az akkumulátor töltését és kisütését a valós idejű teljesítmény és a felhalmozott energia alapján. Támogatja a kétirányú mérést, és lehetővé teszi a háztartási elosztott fotovoltaikus energiagazdálkodást.
| Tétel | Paraméterek | ||
| Modell sorozat | ADL400M | ||
| Mérés | Rács | Egyfázisú | |
| Feszültség | Névleges feszültség | AC 230 V | |
| Beviteli tartomány | ± 2 0% | ||
| Túlterhelés | 1,2-szeres értékelés ( folyamatos ) | ||
| 1 másodpercig az értékelés kétszerese | |||
| Energiafogyasztás | < 2W ， < 10 VA | ||
| Pontossági osztály | Hiba ±0,5% | ||
| Aktuális | Bemeneti áram | AC 0,5-10(80)A ， AC 0,5-10( 120 ) A | |
| Túlterhelés | 1.2 alkalommal értékelés (folyamatos) | ||
| 1 másodpercig az értékelés kétszerese | |||
| Energiafogyasztás | < 1W ， < 1 VA | ||
| Pontossági osztály | Hiba ±0,5% | ||
| Erő | Aktív, meddő, látszólagos teljesítmény, hiba ±0,5 % | ||
| Rács frequency | 5 0/ 6 0 Hz, hiba ±0,5% | ||
| Válaszadási arány | ≤100 ms (feszültség, áram, teljesítmény) | ||
| ≤1s (elektromos energia) | |||
| Mérés category | CAT III | ||
| Túlfeszültség szintje | OVC III | ||
| Mérés | Elektromos energia | Aktív energia : C lány B | |
| reaktív energia ( C lány 2 accuracy) | |||
| Energiafogyasztás | ≤ 2W | ||
| Elektromágneses kompatibilitás | E2 | ||
| Biztonság | Erő frequency withstand voltage | A kommunikáció és a jelbemenet között AC3kV 1min | |
| Szigetelési ellenállás | Bemeneti és kimeneti kapcsok a házhoz >100MΩ | ||
| Kommunikáció | Interfész és kommunikációs protokoll | RS485 interfész és Modbus RTU protokoll | |
| Kommunikáció address range | Modbus RTU:1~247 ； | ||
| Átviteli sebesség | 1200-38400 bps támogatás | ||
| Környezet | Üzemi hőmérséklet | -40 ℃ ～ 70℃ | |
| Tárolási hőmérséklet | -40 ℃ ～ 8 0℃ | ||
| Relatív páratartalom | ≤95 % (kondenzáció nélkül) | ||
| "Nyirkos környezetbe nem alkalmas" | |||
| Magasság | ≤ 20 00m | ||
| Szabványos | EN IEC 61010-1:2010 Mérési, vezérlési és laboratóriumi használatra szolgáló elektromos berendezések biztonsági követelményei – 1. rész: Általános követelmények | ||
| EN IEC 61010-2-030:2010 Biztonsági követelmények mérési, vezérlési és laboratóriumi használatra szolgáló elektromos berendezésekhez. 2-030. rész: A vizsgáló- vagy mérőáramkörökkel rendelkező berendezések egyedi követelményei | |||
| EN IEC 61326-1:2021 Elektromos berendezések méréshez, vezérléshez és laboratóriumi használatra. EMC követelmények. 1. rész: Általános követelmények | |||
| EN IEC 61326-2-1:2021 Elektromos berendezések méréshez, vezérléshez és laboratóriumi használatra. EMC-követelmények. 2-1. rész: Különleges követelmények az elektromágneses kompatibilitás vizsgálatához mérő-, vezérlő- és laboratóriumi használatra szolgáló elektromos berendezésekhez | |||
| EN 50470-3 Villamos mérőberendezések (váltóáramú) – 3. rész: Egyedi követelmények – Aktív energia statikus mérői (A, B és C osztályú indexek) | |||
| IP védelem | IP 51 （ Megfelelő IP-besorolású házba kell telepíteni ) | ||
| Szennyezettségi fok | II | ||
| UC Fokozat | III | ||
| Telepítési környezet | Beltéri használatra | ||
| Védje Fokozat | II. osztály (kettős szigetelés) | ||
| Használati környezet | Szekrénybe szerelve (A külső héj nem érinthető) | ||
| Szint | M1 | ||
| CT biztonság | Szigetelési ellenállás: greater than 1000 M Ω normál körülmények között ； | ||
| Elektromos szilárdsági ellenállás: 4000V, 50Hz tápfrekvencia 1 percig ellenáll ； | |||
| Lángállóság: Megfelel az UL94-V0 szintnek ； | |||
