AC háromfázisú programozható panelre szerelt energiamérő

AC háromfázisú mérés

Bemeneti áram: 5A/1A CT-vel

THD 2-31. harmonikusokkal

Ture RNS mérés

4DI és 2DO

Impulzuskimenet

Kapcsolat
ELŐZŐ: AC egyfázisú 100A vezeték nélküli IoT energiamérő
KÖVETKEZŐ: DTSD1352 AC háromfázisú energiamérő szoláris inverterhez, nulla exportáláshoz

+86-18702106858 / +86-21-69156352

[email protected]

  • Leírás

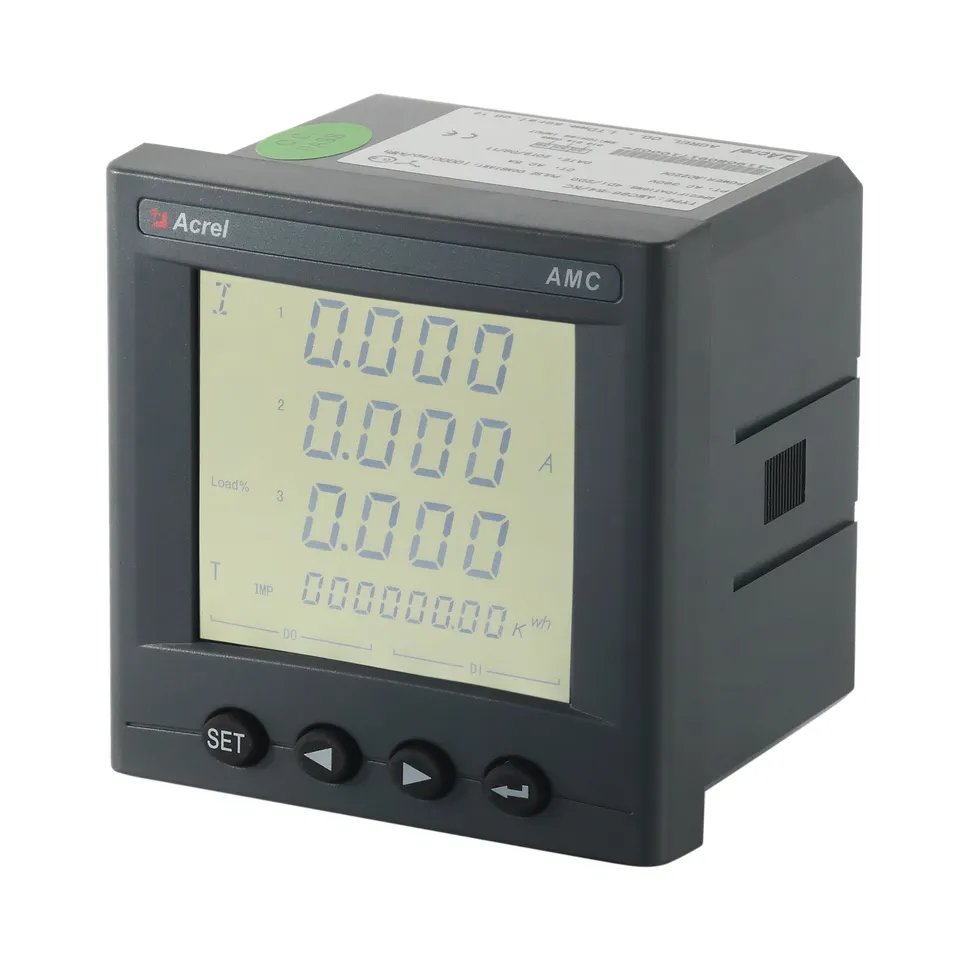

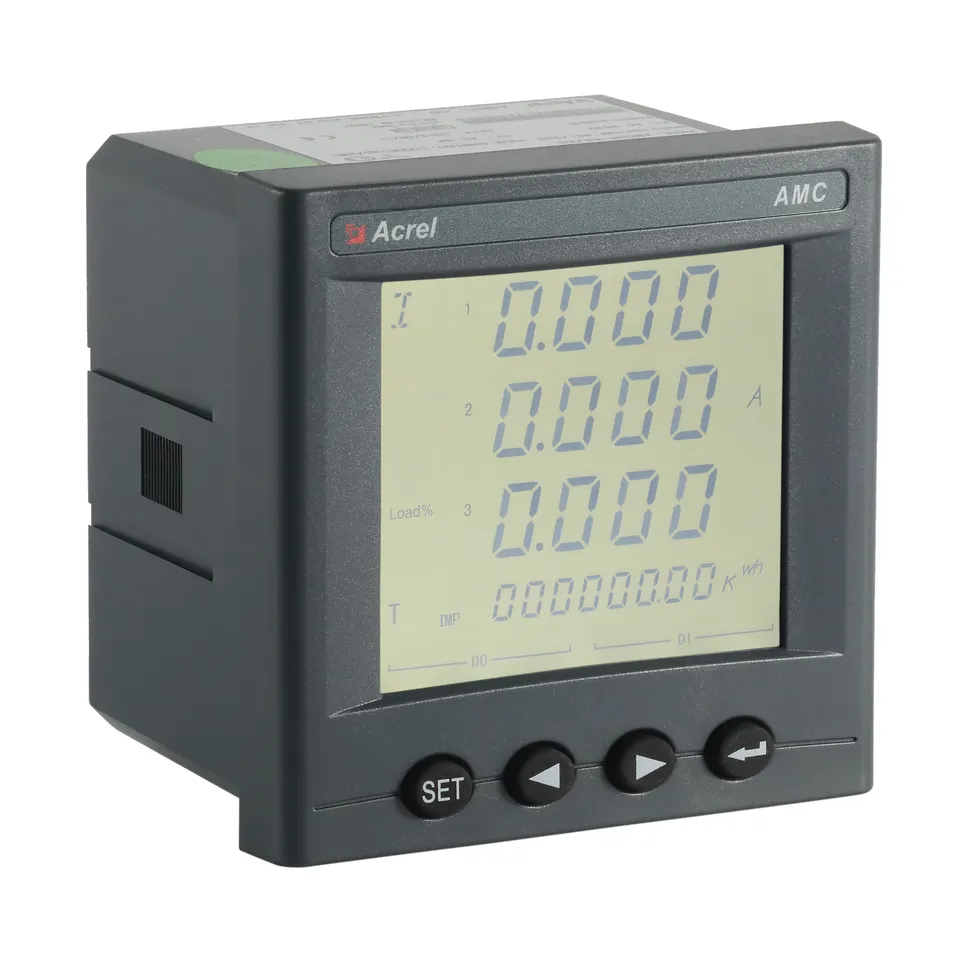

  • Az AMC96L-E4/KC egy nagy pontosságú váltakozó áramú, háromfázisú, programozható, panelre szerelt energiamérő, amelyet valós idejű teljesítményfigyelésre, energiagazdálkodásra és energiaminőség-elemzésre terveztek ipari, kereskedelmi és adatközponti létesítményekben. A 96 × 96 mm-es, kompakt DIN tok 0,5-osztályú többfunkciós méréssel valós RMS-értékeket biztosít a feszültség, áram, aktív/meddő/látszólagos teljesítmény, teljesítménytényező, frekvencia, import/export kWh és kvarh tekintetében Modbus-RTU RS485 kommunikációval a zökkenőmentes SCADA, BMS vagy EMS integráció érdekében. A négynegyedes tarifa mérés, a 31. harmonikus torzítás rögzítése, a THD elemzés, az igényrögzítés, a terhelésprofilozás és a négy tarifás TOU támogatás lehetővé teszi a precíz számlázást és a hatékonyság optimalizálását. Széles tartomány 3×57.7/100 V…3×380/660 V, 0.02-6 Közvetlen csatlakozás vagy CT bemenet, kétirányú energiaszámlálók, impulzuskimenet, relériasztó és szabotázsbiztos tömítés teszi az AMC96L-E4/KC-t ideálissá kapcsolóberendezésekhez, elosztótáblákhoz, PV-állomásokhoz, elektromos töltőállomásokhoz és elektromos töltőállomásokhoz. 62053-22, IEC 61557-12 és CE szabványok.

  • Specifikációk
  • Műszaki paraméterek Érték
    Bemenet Csatlakozás Egyfázisú-2-vezetékes, 3-fázisú-3-vezetékes, 3-fázisú-4-vezetékes
    Frekvencia 45-65 Hz
    Feszültség Értékelés:
    egyfázisú: AC 100V、400V
    Háromfázisú: AC 3 × 57,7 V / 100 V (100 V), 3 × 220 V / 380 V (400 V), 3 × 380 V / 660 V (660 V) (csak 96-os méretben)
    Túlterhelés: 1,2-szeres értékelés {folyamatos): 2-szeres értékelés 1 másodpercre
    Áramfelvétel:<0,5VA
    Aktuális Értékelés: AC IA、5A
    Túlterhelés: 1,2-szeres értékelés (folyamatos); 10-szeres értékelés 1 másodpercre
    Áramfelvétel:<0,5VA
    Kimenet Elektromos energia Kimenet mode:open-collector photo-coupler pulse
    Impulzusállandó: 10000 imp/kWh (beállítható) ，lásd a kapcsolási rajzot a részletekért；
    Kommunikáció RS485 port, Modbus -RTU protokoll, DLT645 protokoll (07-es és 97-es verzió)
    átviteli sebesség 1200 ~ 38400
    Funkció Bemenet váltása Száraz érintkezős bemenet, beépített tápegység; ha a modell KA, akkor AC 220V aktív.
    Kapcsoló kimenet Kimenet mode: Relay normally open contact output
    Érintkezési kapacitás: AC 250V/3A, DC 30V/3A
    Analóg kimenet 4-20mA
    Pontossági osztály Frekvencia:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Tápellátás AC/DC 85-265V vagy DC24V(±20%）vagy DC48V(±20%))
    teljesítményfelvétel ≤10VA
    Biztonság Teljesítmény-frekvencia-ellenállási feszültség Tápellátás//Kapcsoló kimenet// Árambemenet//feszültség bemenet és átvitel// Kommunikáció //Impulzus kimenet//kapcsoló bemenet AC 2 kV 1min;
    Tápellátás, kapcsolókimenet, árambemenet, feszültség bemenet AC 2 kV 1 perc;
    Között: Adás, Kommunikáció, Impulzus Kimenet, Kapcsoló bemenet AC 1kV 1 perc;
    Szigetelési ellenállás Bemenet、Output end to machine enclosure >100MΩ
    Környezet Hőmérséklet munkavégzés: -25°C ~ 65°C  tárolás: -40°C ~ 80°C
    Páratartalom ≤93%RH Nem kondenzál
    Magasság ≤2500 millió dollár

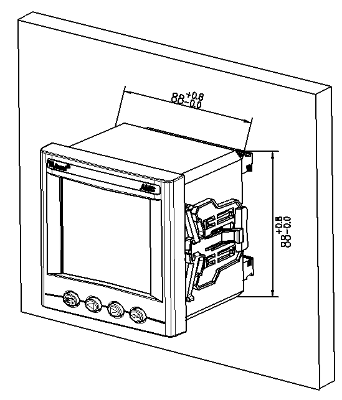

  • Méret- és kapcsolási rajz

  • Alkalmazási forgatókönyv

  • Teljesítményfigyelő megoldás

  • Munkahelyi alkalmazás
