Névleges áram: 80A/120A CT-k szerint
MID tanúsítvánnyal rendelkezik
100 ms gyors válaszidő
Névleges feszültség: AC 230V
Nagy pontossági osztály 0,5S

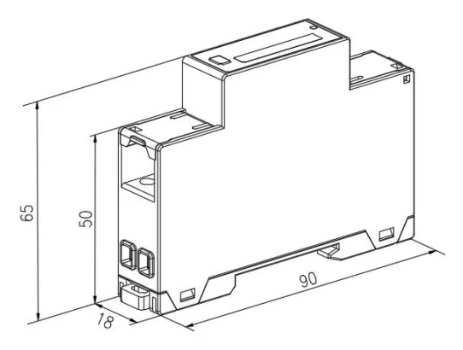

Ultra vékony egy modul 18mm
+86-18702106858 / +86-21-69156352

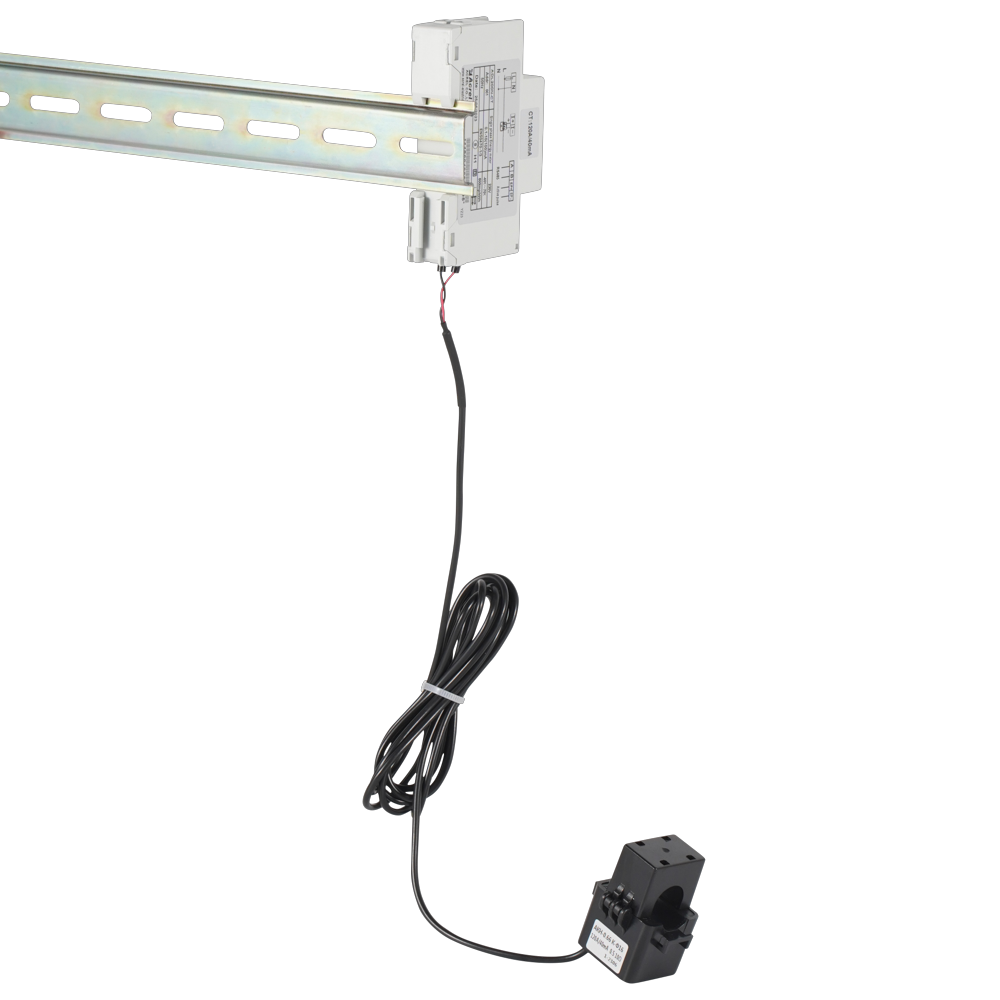

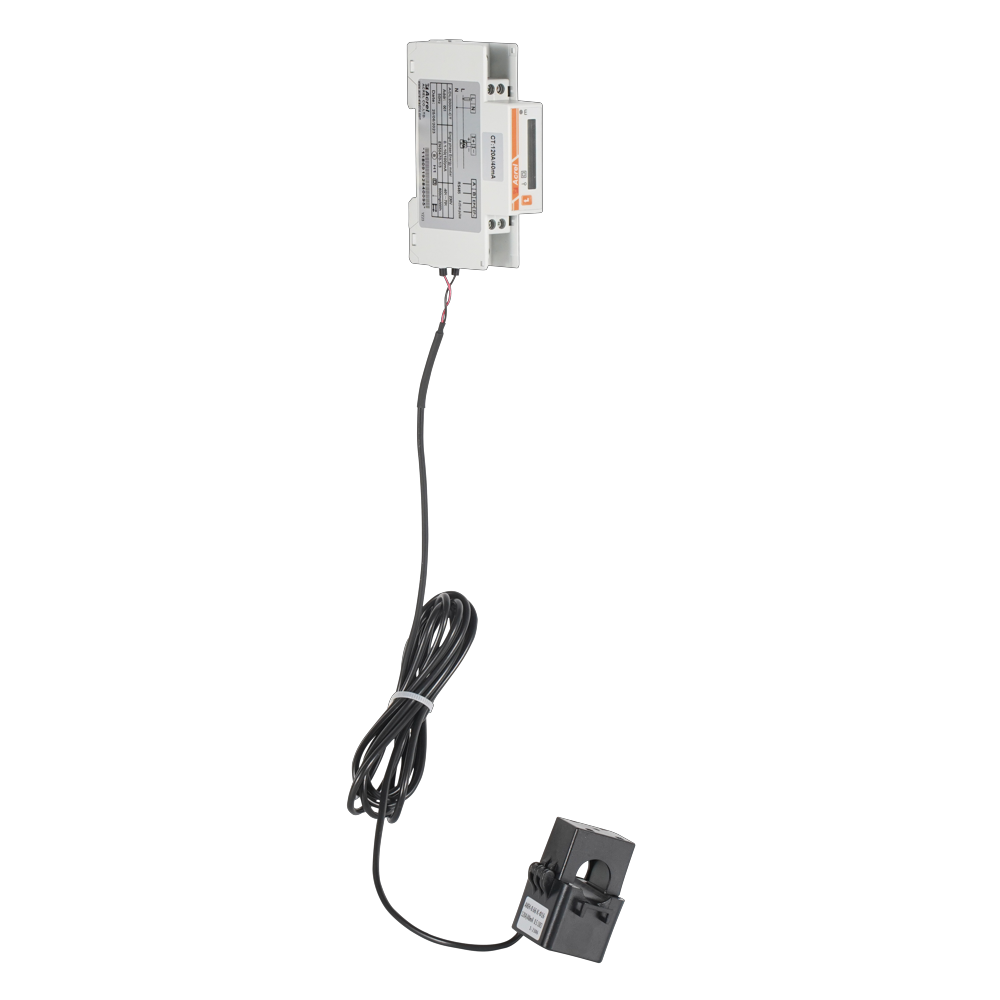

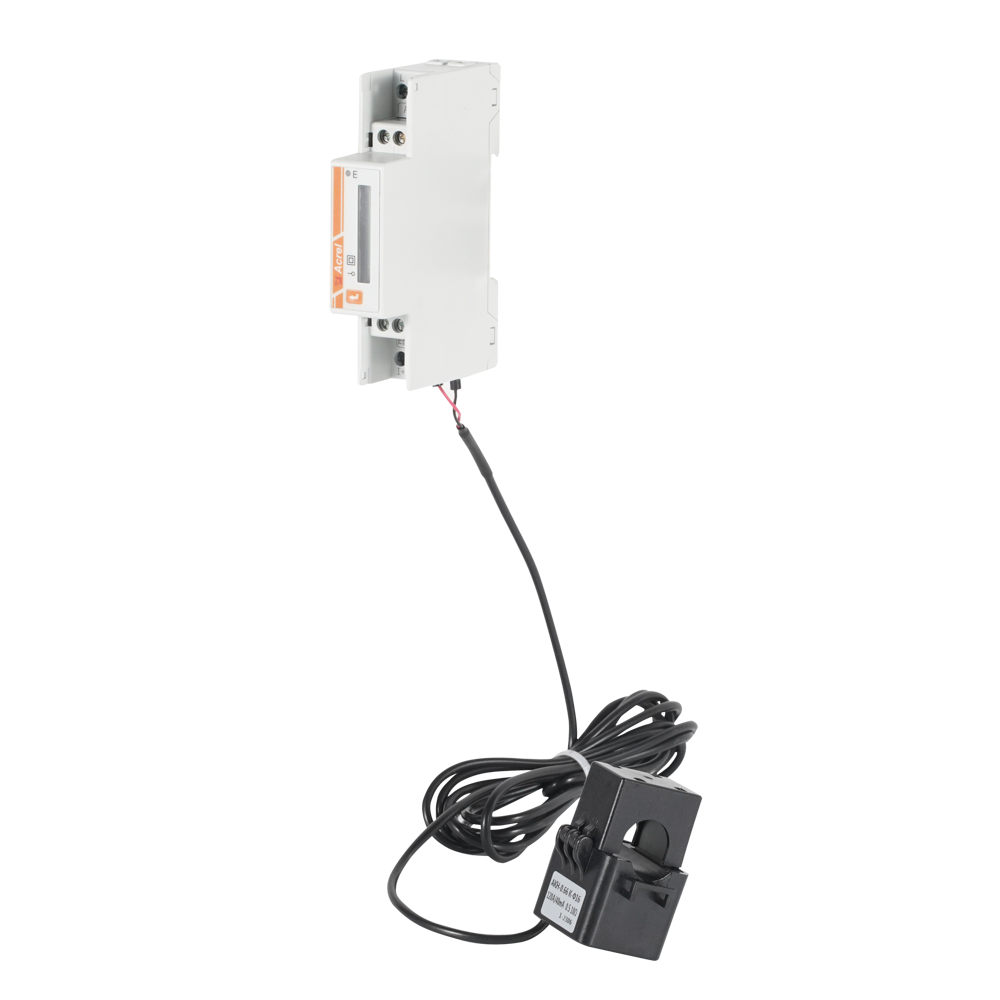

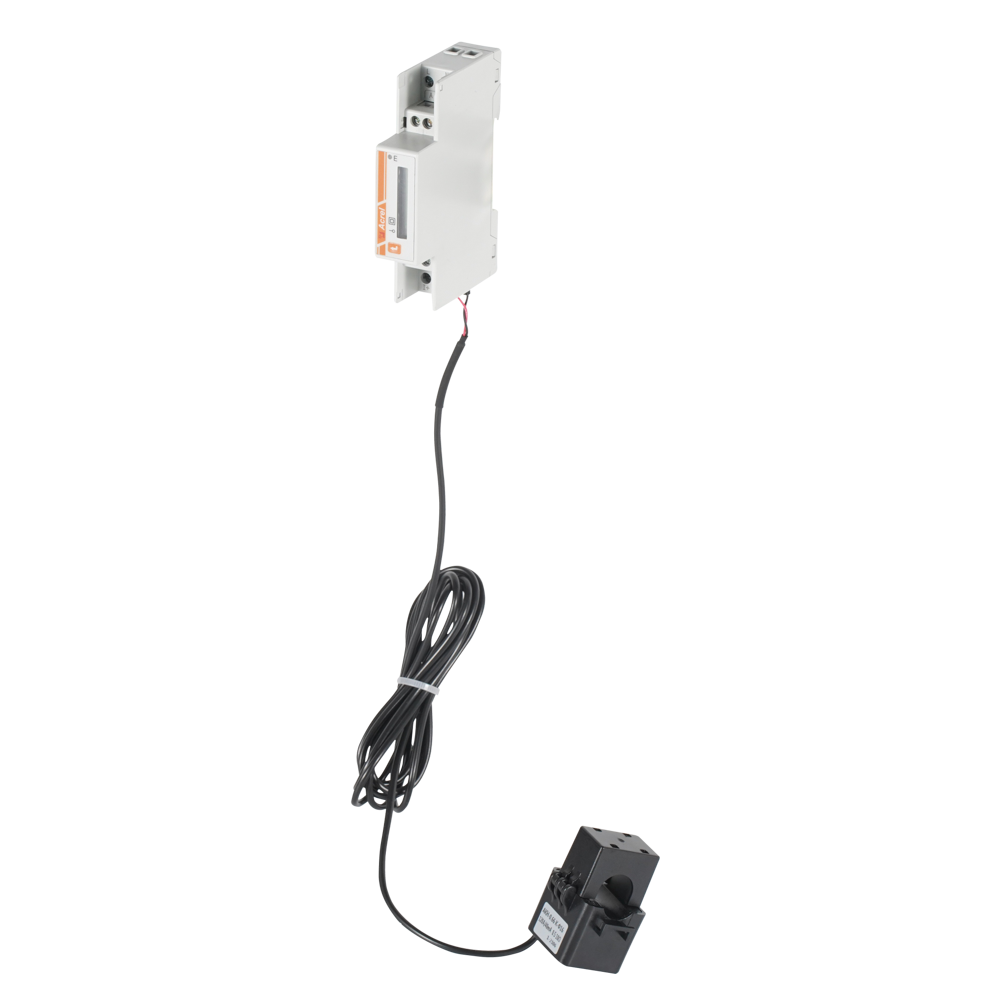

Az ADL sorozatú, DIN-sínre szerelhető, többfunkciós elektromos energiamérő egy intelligens eszköz, amelyet új energiatermelő rendszerekhez terveztek, beleértve a fotovoltaikus hálózatra csatlakoztatott, mikroinverteres, energiatároló- és AC csatolórendszereket.
Ez a termék nagy pontosságú mérést, kompakt kialakítást, gyors reagálást és egyszerű telepítést kínál. Képes mintát venni, mérni és figyelni a teljesítményparamétereket, miközben inverterekkel vagy energiagazdálkodási rendszerekkel (EMS) kommunikál. A legfontosabb funkciók közé tartozik a fordított energiaáramlás megakadályozása, az energiatermelés szabályozása, valamint az akkumulátor töltése és kisütése valós idejű és felhalmozott elektromos energia alapján.
Ezenkívül támogatja a kétirányú mérést és a háztartási elosztott fotovoltaikus energiagazdálkodást, hatékony és intelligens energiafelhasználást biztosítva.
| Tétel | Paraméterek | ||
| Modell sorozat | ADL200N-CT | ||
| Mérés | Rács | Egyfázisú | |
| Feszültség | Névleges feszültség | AC 230 V | |
| Beviteli tartomány | ± 2 0% | ||
| Túlterhelés | 1,2-szeres értékelés ( folyamatos ) | ||
| 1 másodpercig az értékelés kétszerese | |||
| Energiafogyasztás | < 2W ， < 10 VA | ||
| Pontossági osztály | Hiba ±0,5% | ||
| Aktuális | Bemeneti áram | AC 0,5-10(80)A ， AC 0,5-10( 120 ) A | |
| Túlterhelés | 1.2 alkalommal értékelés (folyamatos) | ||
| 1 másodpercig az értékelés kétszerese | |||
| Energiafogyasztás | < 1W ， < 1 VA | ||
| Pontossági osztály | Hiba ±0,5% | ||
| Erő | Aktív, meddő, látszólagos teljesítmény, hiba ±0,5 % | ||
| Rács frequency | 5 0/ 6 0 Hz, hiba ±0,5% | ||
| Válaszadási arány | ≤100 ms (feszültség, áram, teljesítmény) | ||
| ≤1s (elektromos energia) | |||
| Mérés category | CAT III | ||
| Túlfeszültség szintje | OVC III | ||
| Mérés | Elektromos energia | Aktív energia : C lány B | |
| reaktív energia ( C lány 2 accuracy) | |||
| Energiafogyasztás | ≤ 2W | ||
| Elektromágneses kompatibilitás | E2 | ||
| Biztonság | Erő frequency withstand voltage | A kommunikáció és a jelbemenet között AC3kV 1min | |
| Szigetelési ellenállás | Bemeneti és kimeneti kapcsok a házhoz >100MΩ | ||

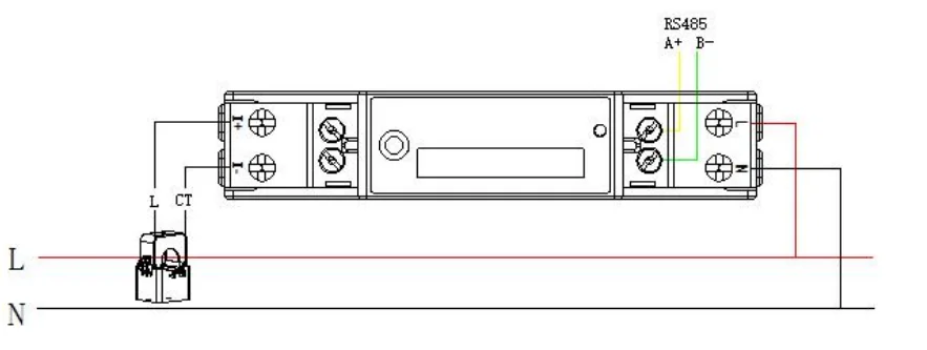

| Kommunikáció | Interfész és kommunikációs protokoll | RS485 interfész és Modbus RTU protokoll | |
| Kommunikáció address range | Modbus RTU:1~247 ； | ||
| Átviteli sebesség | 1200-38400 bps támogatás | ||
| Környezet | Üzemi hőmérséklet | -40 ℃ ～ 70℃ | |
| Tárolási hőmérséklet | -40 ℃ ～ 8 0℃ | ||
| Relatív páratartalom | ≤95 % (kondenzáció nélkül) | ||
| "Nyirkos környezetbe nem alkalmas" | |||
| Magasság | ≤ 20 00m | ||
| Szabványos | EN IEC 61010-1:2010 Mérési, vezérlési és laboratóriumi használatra szolgáló elektromos berendezések biztonsági követelményei – 1. rész: Általános követelmények | ||
| EN IEC 61010-2-030:2010 Biztonsági követelmények mérési, vezérlési és laboratóriumi használatra szolgáló elektromos berendezésekhez. 2-030. rész: A vizsgáló- vagy mérőáramkörökkel rendelkező berendezések egyedi követelményei | |||
| EN IEC 61326-1:2021 Elektromos berendezések méréshez, vezérléshez és laboratóriumi használatra. EMC követelmények. 1. rész: Általános követelmények | |||
| EN IEC 61326-2-1:2021 Elektromos berendezések méréshez, vezérléshez és laboratóriumi használatra. EMC-követelmények. 2-1. rész: Különleges követelmények az elektromágneses kompatibilitás vizsgálatához mérő-, vezérlő- és laboratóriumi használatra szolgáló elektromos berendezésekhez | |||
| EN 50470-3 Villamos mérőberendezések (váltóáramú) – 3. rész: Egyedi követelmények – Aktív energia statikus mérői (A, B és C osztályú indexek) | |||
| IP védelem | IP 51 （ Megfelelő IP-besorolású házba kell telepíteni ) | ||
| Szennyezettségi fok | II | ||
| UC Fokozat | III | ||
| Telepítési környezet | Beltéri használatra | ||
| Védje Fokozat | II. osztály (kettős szigetelés) | ||
| Használati környezet | Szekrénybe szerelve (A külső héj nem érinthető) | ||
| Szint | M1 | ||
| CT biztonság | Szigetelési ellenállás: greater than 1000 M Ω normál körülmények között ； | ||
| Elektromos szilárdsági ellenállás: 4000V, 50Hz tápfrekvencia 1 percig ellenáll ； | |||
| Lángállóság: Megfelel az UL94-V0 szintnek ； | |||
