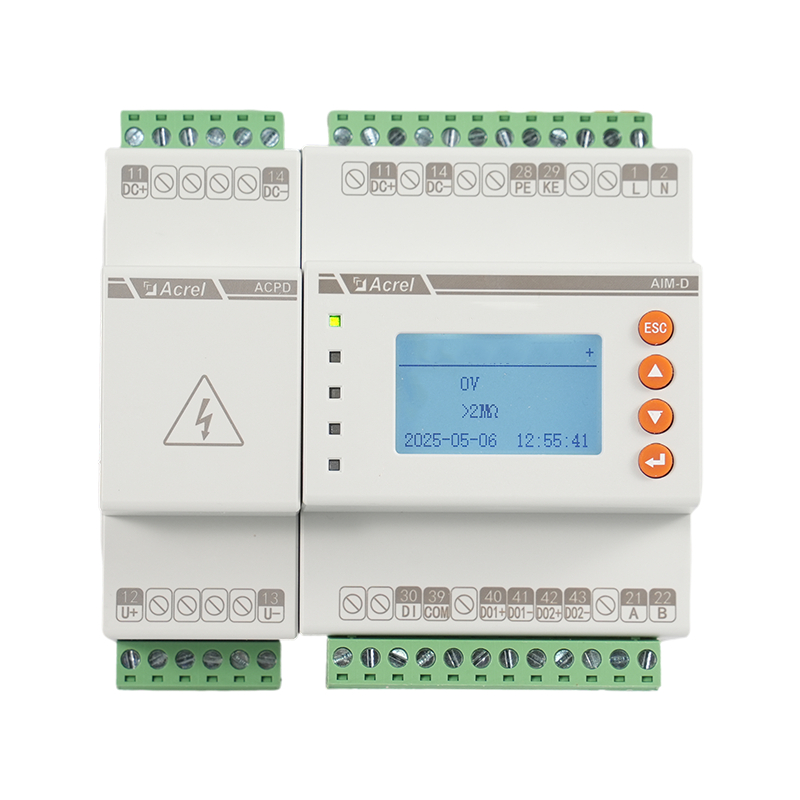

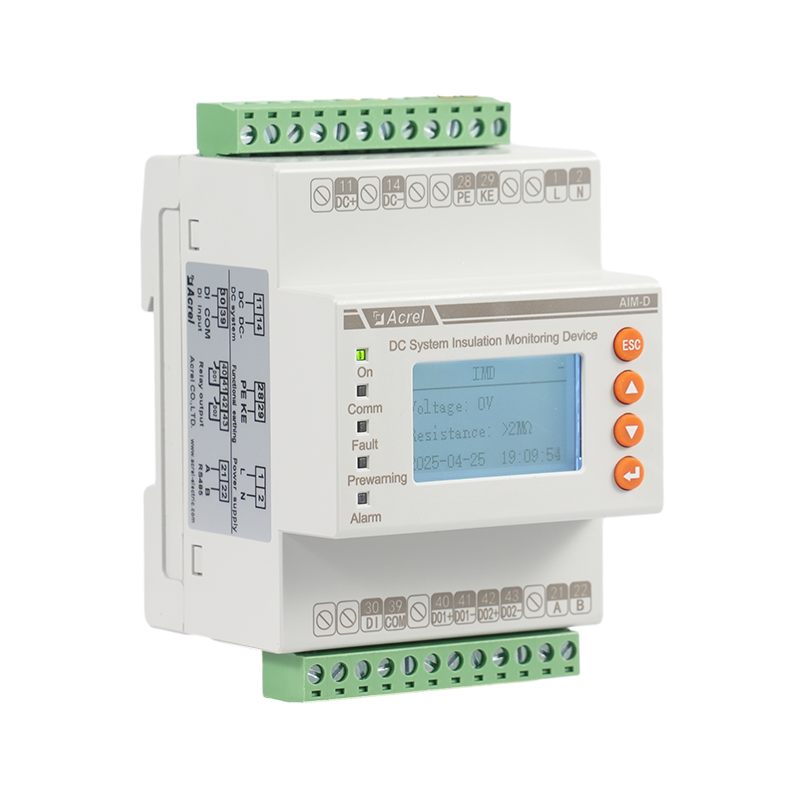

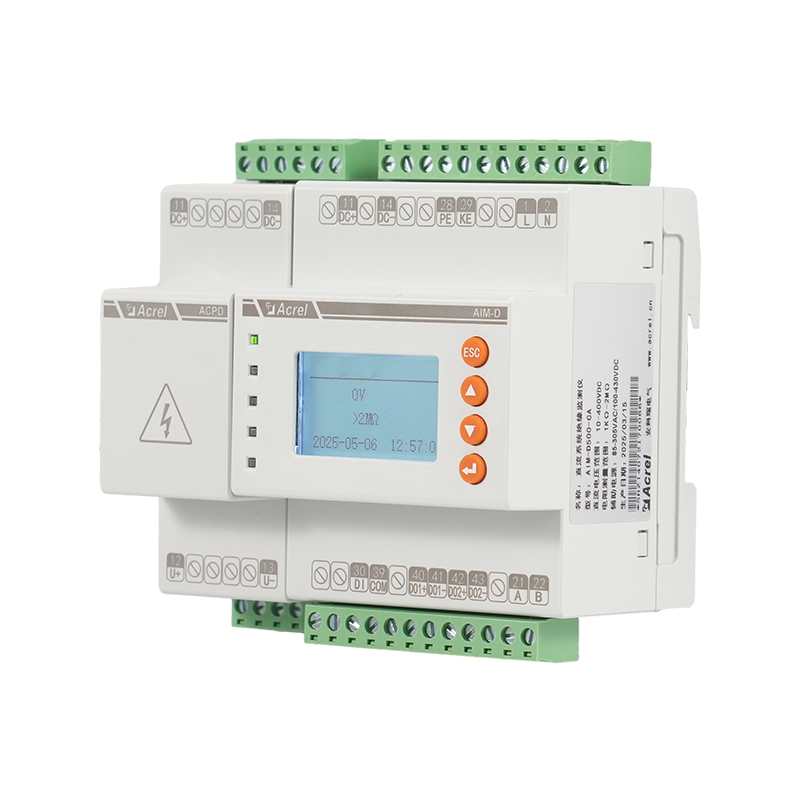

AIM-D500-CA DC Din sínszigetelést figyelő eszköz IMD, IEC61557-8

IEC61557-8

Az egyenáramú töltőállomás szigetelési ellenállásának felügyelete

Névleges feszültség: 50V ~ 1000V

A CHAdeMO 3.0 és a kombinált töltési rendszer (CCS) szerint

Feszültségcsökkenés és túlfeszültség észlelése

Stop mód a mérőimpulzus-generátor letiltásához

Kapcsolat
ELŐZŐ: UL tanúsítvánnyal rendelkező DC kétcsatornás 0-1000 V energiamérő elektromos töltőhöz
KÖVETKEZŐ: AIM-D100-TH DC Din sínszigetelést figyelő eszköz IMD LCD kijelzővel

+86-18702106858 / +86-21-69156352

[email protected]

  • Leírás

  • Az Acrel AIM-D500-CA egyenáramú szigetelésfigyelő egy élvonalbeli eszköz, amelyet 0-1000 V-os egyenáramú rendszerekhez terveztek, és biztosítja az áramellátás biztonságát az informatikai rendszerek szigetelési ellenállásának folyamatos figyelésével.

    Megfelel az IEC 61557-8 követelményeinek, és kompatibilis a kombinált töltési rendszerrel (CCS) és a CHAdeMO 3.0 szabvánnyal.

    Képes figyelni a DC töltőállomások szigetelési ellenállását 50 V és 1000 V közötti névleges rendszerfeszültséggel.

    A készülék négy modulos házzal és DIN-sínre szereléssel rendelkezik, így könnyen telepíthető és integrálható a meglévő rendszerekbe.

    Ezenkívül képes mérni a rendszer feszültségét, és észlelni az alacsony feszültséget és a túlfeszültséget.

    Stop üzemmódja lehetővé teszi a mérőimpulzus-generátor letiltását a Modbus protokollon, az eszközmenüben vagy egy külső gomb segítségével.

    Az AIM-D500-CA ideális megoldás olyan alkalmazásokhoz, mint az erőművek, alállomások, elektromos töltőállomások, UPS-rendszerek és napelemes rendszerek.

  • Specifikációk
  • Tétel Paraméter
    Tápfeszültség Tápfeszültség Us AC/DC 85~265V
    Frekvencia 50/60Hz
    Energiafogyasztás ≤ 5 W
    Az informatikai rendszer figyelése folyamatban van Névleges rendszerfeszültség ACPD300-zal, Un DC 50 … 1000V
    Névleges rendszerfeszültség ACPD300 nélkül, Un DC 50 … 400V
    Válaszértékek Válaszérték (szigetelés előzetes figyelmeztetése) Szigetelés riasztási határérték … 2M Ω
    Válaszérték (szigetelési riasztás) 1k Ω… 2M Ω
    Rokon bizonytalanság ± 15%, ± 2k Ω
    Feszültségcsökkenés észlelés (80% ~ 100%) Un(off) *
    Túlfeszültség észlelése (100% ~ 120%) Un(off) *
    pontosság 1%, ± 1V
    CCS és CHAdeMO 3.0 mód A rendszer megengedett szivárgási kapacitása ≤ 20 μF
    Szigetelési ellenállás mérési és kijelzési tartománya 1k Ω… 2M Ω
    Mérés bizonytalanság / Relatív bizonytalanság C e ≤ 5 μF : ± 15%, ± 2 k Ω
    C e >5 μF és R F >100 k Ω : ± 15%
    Válaszidő ≤ 10-es évek
    Interfész RS485/Modbus-RTU
    Relé kimenet 2 x 1 n/o érintkező, AC 250V,3A, DC 30V,5A
    Környezet O áteresztő hőmérséklet - 1 0 ℃ ~ 55 ℃
    S tárolási hőmérséklet - 2 0 ℃ ~ 70 ℃
    H nedvesség ≤95%RH , nincs páralecsapódás és korrozív gáz
    A magasság ≤2000 m
    súly AIM-D500-CA 244,3 g
    ACPD300 86,1 g
    Minősítés CE, IEC, RoHS

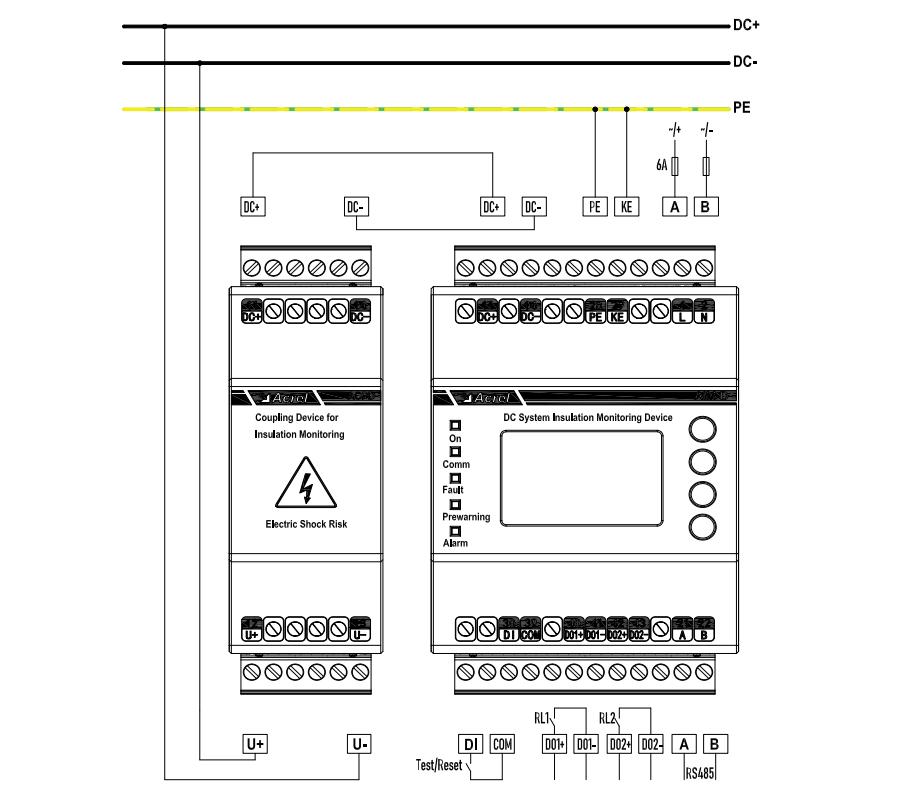

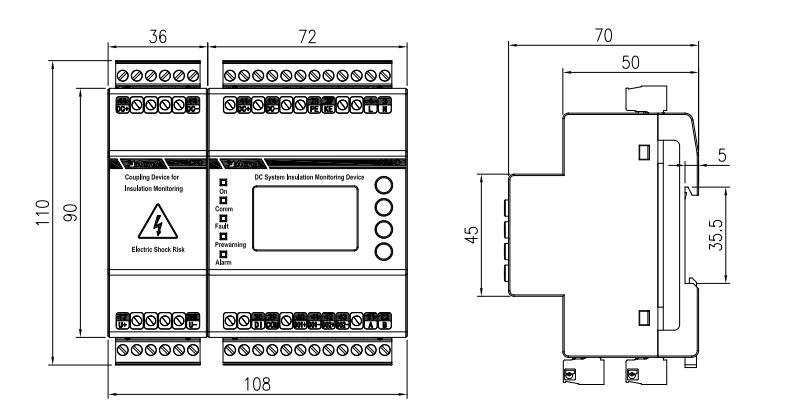

  • Méret- és kapcsolási rajz

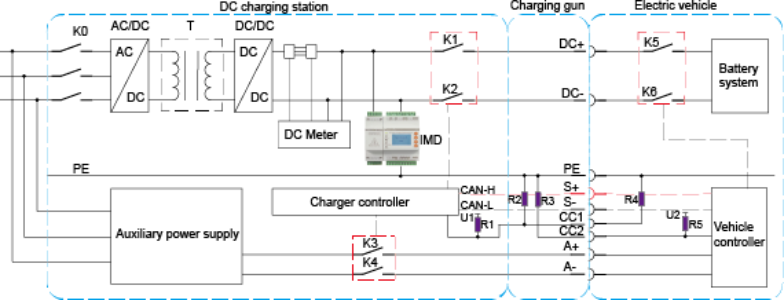

  • Alkalmazási forgatókönyv
