Az alapokon túl: Milyen fejlett funkciók különböztetik meg a csúcskategóriás energiaminőség-elemzőket?

30 10, 2025

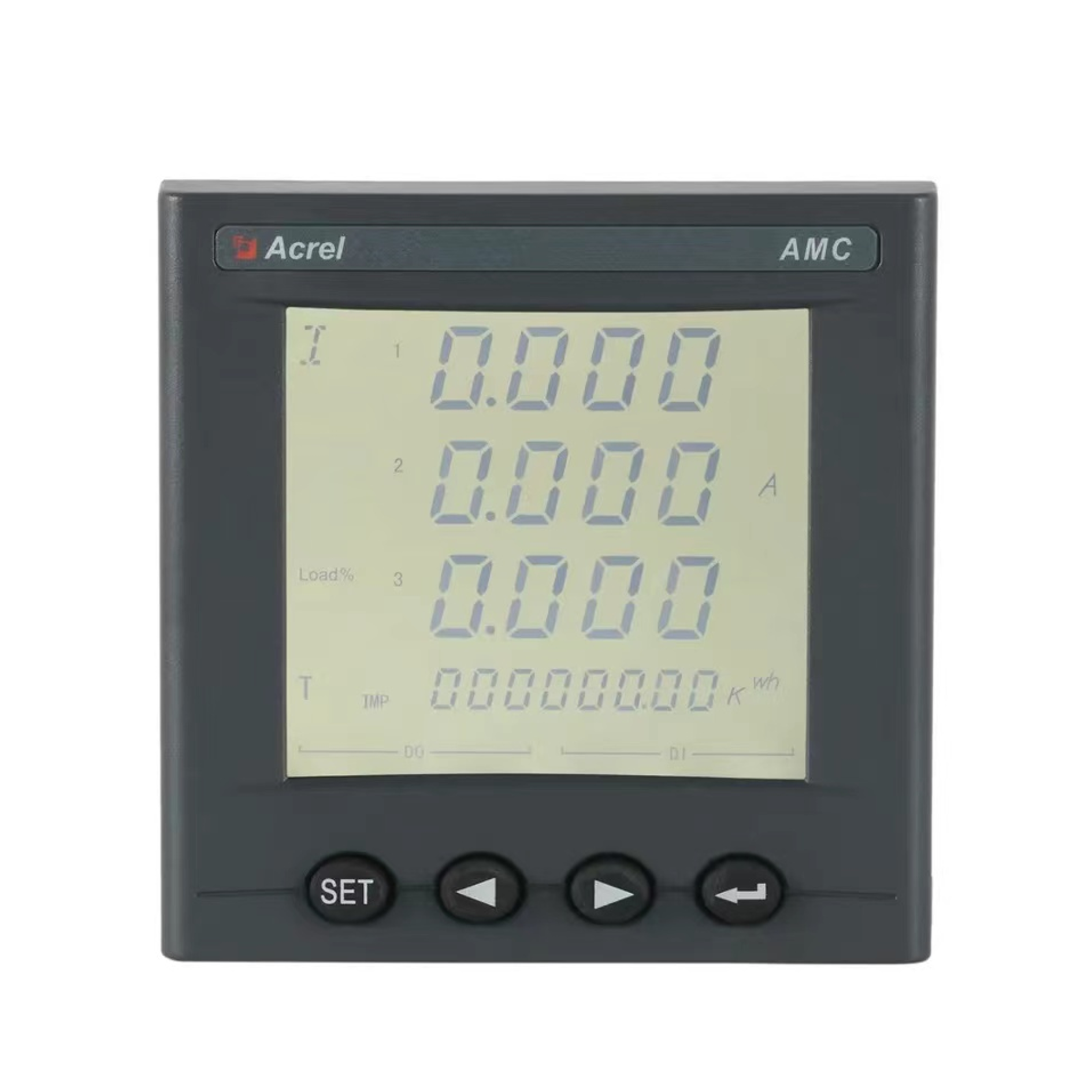

Az elektromos karbantartás, energiagazdálkodás és rendszermegbízhatóság területén szerepe a áramminőség-elemző nélkülözhetetlen. Ezek az eszközök régóta az elektromos problémák széles skálájának diagnosztizálásának sarokkövét jelentik, az egyszerű feszültségingadozásoktól a bonyolult tranziens eseményekig. A nagykereskedők és vásárlók számára a piac a termékek széles skáláját kínálja, az alapvető hibaelhárítási eszközöktől a rendkívül kifinomult analitikai eszközökig. Az alapvető képesség a áramminőség-elemző Az olyan paraméterek mérése, mint a feszültség, az áramerősség és a frekvencia ma már alapelvárásnak számít. Az igazi megkülönböztetés és a csúcsminőségű műszert meghatározó tényező a fejlett funkciók sorozatában rejlik, amelyek a nyers adatokat működőképes intelligenciává alakítják át.

Az alapkőzet: Rövid felfrissítés az alapvető funkciókról

Mielőtt elkezdené a speciális funkciók megvitatását, alapvető fontosságú, hogy közösen értelmezzük, mi a áramminőség-elemző alapvetően teszi. Lényegében az eszköz egy kifinomult adatgyűjtő rendszer, amelyet az elektromos energia jellemzőinek rögzítésére és elemzésére terveztek. Az elsődleges cél az áramellátás sértetlenségének ellenőrzése és minden olyan eltérés azonosítása, amely nem megfelelő működéshez, berendezés hibás működéséhez vagy idő előtti meghibásodásához vezethet. Az alapmérések általánosan elismertek, és minden áramminőségi vizsgálat alapját képezik. Ezek közé tartozik a felvétel effektív feszültség és áramerősség , amely világos képet ad az alacsony- és túlfeszültség-viszonyokról, valamint a túlterhelésekről. Az elemzés hullámforma alakja egy másik kritikus funkció, amely lehetővé teszi a technikusok számára a teljesítményjel szinuszos tisztaságának megjelenítését. Továbbá a mérés frekvencia a stabilitás elengedhetetlen, mivel az eltérések bizonyos típusú berendezések esetében katasztrofálisak lehetnek. Talán az egyik leggyakoribb alapértékelés az teljesítménytényező elemzés, amely segít azonosítani az elektromos energiát hasznos munkavégzésre való átalakításában tapasztalható elégtelenségeket, ami kulcsfontosságú a közüzemi bírságok csökkentését célzó létesítmények számára. Végül alap energiafogyasztás a követés alapfunkció, amely betekintést nyújt az általános energiafelhasználási mintákba. Noha ezek az alapvető funkciók önmagukban is erőteljesek, a kiindulópontot jelentik. Az alapelemzők korlátai akkor válnak szembetűnővé, amikor időszakos, összetett vagy nagy sebességű áramminőségi eseményekkel szembesülnek, és itt a fejlett funkciók válnak a legfontosabbakká.

Fejlett tranziens rögzítés és nagy sebességű mintavétel

Az egyik legjelentősebb megkülönböztető tényező a felső kategóriákban áramminőség-elemző a tranziens események pontos rögzítésének és jellemzésének képessége. A tranziensek, amelyeket gyakran tüskéknek vagy impulzusoknak neveznek, hirtelen és nagyon rövid energiakitörések a tápvezetéken. Ezeket okozhatja villámcsapás, kondenzátortelep kapcsolás, vagy nagy induktív terhelések működése. Míg az alapelemzők jelezhetik, hogy tranziens történt, gyakran nincs elég felbontásuk ahhoz, hogy részletes képet adjon az esemény jellemzőiről.

A kritikus jellemző itt a magas mintavételi gyakoriság. Egy szabványos analizátor néhány kilohertzen mintát vehet, ami elegendő az effektív érték változásainak követéséhez. Ezzel szemben egy nagy teljesítményű műszer több száz kilohertzes vagy akár a megahertz tartományban is mintavételez. Ez a hatalmas sebesség lehetővé teszi az eszköz számára, hogy rögzítse a tranziens valódi alakját és nagyságát, amely csupán mikroszekundum időtartamú is lehet. A vásárló számára ez közvetlenül a diagnosztikai pontosságot jelenti. Hasznos tudni, hogy a tranziens elérte a 2500 voltot; de annak pontos hullámformájának, időtartamának és potenciális forrásának ismerete felbecsülhetetlen a megfelelő csillapítási stratégia megvalósításához, például a megfelelő túlfeszültség-védő eszköz kiválasztásához.

A nyers mintavételi sebességen túl a kiváltó mechanizmus ugyanolyan kifinomult. Haladó áramminőség-elemzős intelligens trigger opciók sokaságát kínálják, amelyek túlmutatnak az egyszerű feszültség- vagy áramküszöbökön. Ezek közé tartozhatnak a jel változási sebességén, meghatározott hullámforma-alakokon vagy akár a magas frekvenciájú zajon alapuló triggerek. Ez az intelligens triggerelés biztosítja, hogy az eszköz rögzítse a valóban érdeklődésre számot tartó eseményeket, miközben figyelmen kívül hagyja az irreleváns zajokat, maximalizálja a rögzített adatok hasznosságát, és jelentős időt takarít meg az elemzőnek a felülvizsgálati szakaszban. Ez a képesség különösen keresett olyan környezetben, ahol érzékeny elektronikus berendezések vannak, például adatközpontok, félvezetőgyártás és automatizált ipari létesítmények, ahol még a kisebb tranziensek is zavaró alaphelyzetbe állítást vagy hardverkárosodást okozhatnak.

Kifinomult harmonikus és interharmonikus elemzés

A nemlineáris terhelések, mint például a frekvenciaváltók, a kapcsolóüzemű tápegységek és a LED-es világítás elterjedése miatt a harmonikus torzítás általános energiaminőségi problémává vált. Miközben minden illetékes áramminőség-elemző egységek képesek mérni a teljes harmonikus torzítást (THD), a fejlett műszerek olyan mélységű elemzést biztosítanak, amely elengedhetetlen a komplex diagnosztikához és a megfelelőség ellenőrzéséhez.

A legfontosabb megkülönböztető tényező a egyedi harmonikus rendek mérése egészen nagyon magas számig, gyakran a 127. rendig vagy azon túl. Az alacsonyabb rendű harmonikusok (pl. 3., 5., 7.) gyakoriak, és a transzformátor túlmelegedését okozhatják, de a magasabb rendű harmonikusok zavarhatják a kommunikációs rendszereket, és problémákat okozhatnak a tápvonali vivőhálózatokban. Egy fejlett analizátor biztosítja a részletes spektrális elemzést, amely szükséges a pontos harmonikus sorrend meghatározásához, ami a hatékony harmonikus szűrők tervezésének előfeltétele.

Ezenkívül a csúcskategóriás eszközök képesek interharmonikus elemzés . Az interharmonikusok olyan frekvenciakomponensek, amelyek nem az alapteljesítmény-frekvencia egész számú többszörösei. Ezeket gyakran ciklokonverterek, ívkemencék és bizonyos típusú inverterek állítják elő, különösen a megújuló energiarendszerekben használtak. Az interharmonikusok az emberi szem számára érzékelhető és irritáló fényvillódzást okozhatnak, és a vezérlőrendszerek instabilitásához is vezethetnek. Az interharmonikusok mérésének és elemzésének képessége egyértelmű jelzője a legnagyobb kihívást jelentő energiarendszerekhez tervezett műszernek.

Egy másik speciális funkció ebben a tartományban a számítás K-faktor és Transformer Leértékelés . A K-tényező egy számszerű érték, amelyet kifejezetten a transzformátorokban a harmonikusok által okozott további fűtési hatások számszerűsítésére terveztek. A áramminőség-elemző amely képes automatikusan kiszámítani a K-tényezőt, közvetlen és praktikus kimenetet biztosít a mérnökök számára, akiknek meg kell határozniuk, hogy egy meglévő transzformátor megfelelő-e a harmonikus terhelésre, vagy szükség van-e speciális K-besorolású transzformátorra. Ez az elemzést az egyszerű azonosítástól a közvetlen mérnöki alkalmazás felé viszi át.

Átfogó teljesítmény- és energiaprofilozás

Sok szervezet számára az energiafogyasztás és a kapcsolódó keresleti díjak pénzügyi hatásai jelentik az áramminőség-ellenőrzés elsődleges mozgatórugóját. Haladó áramminőség-elemző Az eszközök túlmutatnak az egyszerű kWh-rögzítésen, és átfogó teljesítmény- és energiaprofilt kínálnak, amely támogatja a stratégiai döntéshozatalt.

Ennek a kategóriának egy kritikus jellemzője az igény profilalkotás . A közüzemi társaságok jellemzően a kereskedelmi és ipari fogyasztóknak nem csak a teljes fogyasztott energiát (kWh), hanem a fogyasztás csúcsértékét (kW vagy kVA igény) is számlázzák egy meghatározott számlázási időközönként, gyakran 15 vagy 30 perc alatt. A fejlett analizátorok valós időben tudják kiszámítani és nyomon követni ezt az igényt, ugyanazt a csúszó ablakot vagy blokkintervallumot használva, amelyet a segédprogram használ. Ez lehetővé teszi a létesítményvezetők számára, hogy azonosítsák, mely berendezések okozzák a csúcsigényt, és terheléscsökkentési stratégiákat alkalmazhatnak a költséges büntetés elkerülése érdekében. Az adatok időbeli naplózásának képessége segít előre jelezni és ellenőrizni az energiagazdálkodási kezdeményezések sikerét.

Ezenkívül ezek az eszközök részletes bontást nyújtanak energiakomponensek , megkülönböztetve az alapvető energiát (a hasznos munka), a harmonikus energiát és a reaktív energiát. Ez a részletes nézet elengedhetetlen egy létesítmény valódi hatékonyságának megértéséhez. Például a magas meddőenergia szint (kVARh) rossz teljesítménytényezőt jelez, ami a teljesítménytényező-korrekciós berendezés megfontolását teszi szükségessé. Az energiafogyasztás és a költségek meghatározott áramkörökhöz vagy folyamatokhoz való hozzárendelése a részletes profilalkotás révén áramminőség-elemző hatékony eszköz a működési elszámoláshoz és a hatékonysági benchmarkinghoz.

Integrált feszültségesemény-elemzés ITIC és SEMI görbékkel

A feszültségesések és duzzadások a leggyakoribb és legzavaróbb áramminőségi események közé tartoznak. Ezek a feszültség rövid idejű csökkentése vagy növekedése, amely az ipari folyamatok leállását, az IT-kiszolgálók újraindítását és az érzékeny berendezések meghibásodását okozhatja. Míg az alapvető elemzők észlelik ezeket az eseményeket, a fejlett modellek olyan kontextuális keretet biztosítanak, amely kritikus fontosságú a lehetséges hatásuk meghatározásához.

Ez az integráció révén érhető el szabványos immunitásgörbék , leginkább az ITIC (Information Technology Industry Council) görbe, amely korábban CBEMA görbeként ismert, és a félvezetőgyártó ipar SEMI F47 görbéje. Ezek a görbék grafikonon ábrázolják a feszültség nagyságát az esemény időtartamának függvényében, és létrehoznak egy meghatározott „tűrési zónát”. Amikor egy haladó áramminőség-elemző feszültségcsökkenést vagy duzzadást rögzít, automatikusan meg tudja ábrázolni ezeket a referenciagörbéket.

Az alábbi táblázat szemlélteti ennek a funkciónak a gyakorlati alkalmazását:

Ez a funkció az analizátort egyszerű adatgyűjtőből prediktív és diagnosztikai partnerré alakítja. Lehetővé teszi a létesítmény mérnökei számára, hogy határozottan kijelenthessék, hogy a rögzített áramminőségi eseményt a berendezésüknek el kellett-e viselnie, ezáltal tisztázza a felelősséget a közüzemi ellátás és a helyszíni berendezés érzékenysége között. Ez egy felbecsülhetetlen értékű eszköz a viták megoldására és az új berendezések beszerzésére vonatkozó előírások meghatározására.

Speciális kapcsolat, adatkezelés és jelentéskészítés

A modern ipari környezetben az adatok csak annyira értékesek, amennyire elérhetőek és egyértelműek. A legkifinomultabb mérési lehetőségeket gátolja, ha az adatok visszakeresése, elemzése és jelentése nehézkes. Legfelső szintű áramminőség-elemző Az eszközök ezt robusztus kapcsolattal és intelligens szoftverekkel oldják meg.

Ethernet, Wi-Fi és mobil kapcsolat ma már szabványos speciális funkciók. Ezek lehetővé teszik a távoli konfigurálást és az adatok letöltését az analizátorból, amely egy távoli elektromos helyiségbe vagy akár egy földrajzilag szétszórt helyre is telepíthető. Ez a képesség megkönnyíti a központosított felügyeleti programokat, és csökkenti az adatok fizikai lekérésére küldött személyzet idejét és költségeit. A vásárlók számára ez azt jelenti, hogy egyetlen technikus kezelheti az elemzők flottáját az egész vállalaton belül.

A kísérő elemző szoftver vitathatatlanul ugyanolyan fontos, mint maga a hardver. A fejlett szoftverplatformok nem csupán adatmegtekintést kínálnak; automatizált elemzést, szakértői értelmezést és egyszerűsített jelentéskészítést biztosítanak. A funkciók közé tartozik az automatizált megfelelőségi jelentés olyan szabványokkal szemben, mint az IEEE 1159 vagy az EN 50160, amelyek több tucat órát takaríthatnak meg a manuális jelentéskészítéstől. A szoftver gyakran tartalmazza szakértői rendszer olyan funkciók, amelyek több paraméterre kereszthivatkoznak – például a feszültségcsökkenést korrelálják a motor újraindításából származó bekapcsolási árammal –, hogy valószínűsíthető kiváltó okokra utaljanak.

Ezen túlmenően az a képesség, hogy könnyen készíthetők világos, tömör és szakszerű jelentések, jelentős megkülönböztető tényező. Ezek a jelentések nélkülözhetetlenek a megállapítások menedzsmenttel való kommunikálásához, a kárenyhítő berendezések beruházásainak indokolásához vagy az esetnek a közszolgáltató felé történő bemutatásához. A haladó áramminőség-elemző Az ökoszisztéma tehát nem csupán mérőeszköz, hanem teljes megoldás az adatvezérelt döntéshozatalhoz és kommunikációhoz.

A piac a áramminőség-elemző eszközök változatosak, de az innováció pályája egyértelmű. Az alapszintű mérő és a felső szintű analitikai műszer közötti különbséget már nem az alapvető elektromos paraméterek mérésének képessége határozza meg. Ehelyett az érték a fejlett funkciók készletében összpontosul, amelyek mélységet, tisztaságot és kontextust biztosítanak. A nagy sebességű tranziens rögzítési képességek, a részletes harmonikus és interharmonikus elemzés, az átfogó teljesítmény- és energiaprofil-készítés, a kontextuális feszültségesemények iparági szabványos görbékkel történő értékelése, valamint a zökkenőmentes távoli kapcsolat együttesen jelentik a teljesítmény új mércéjét.
