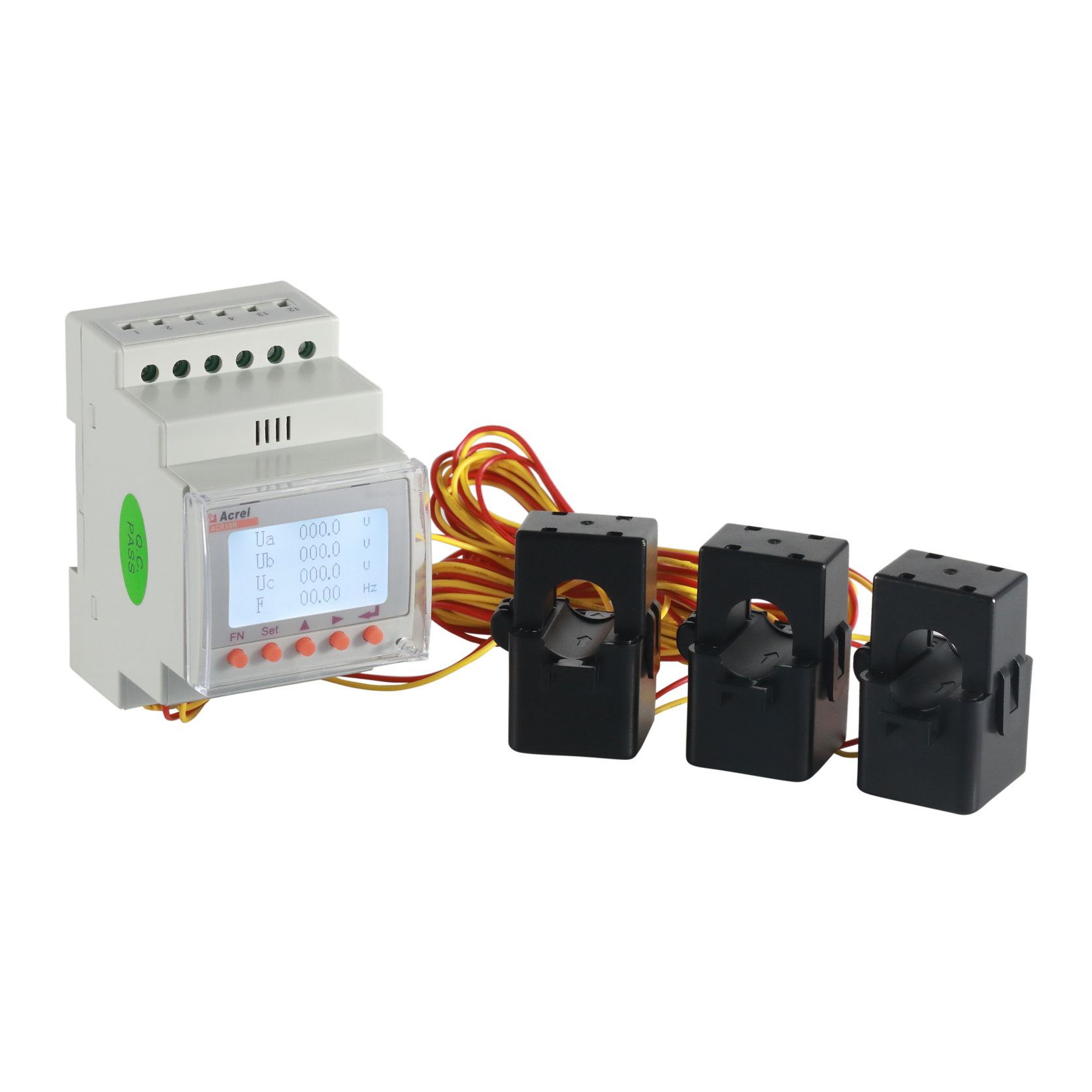

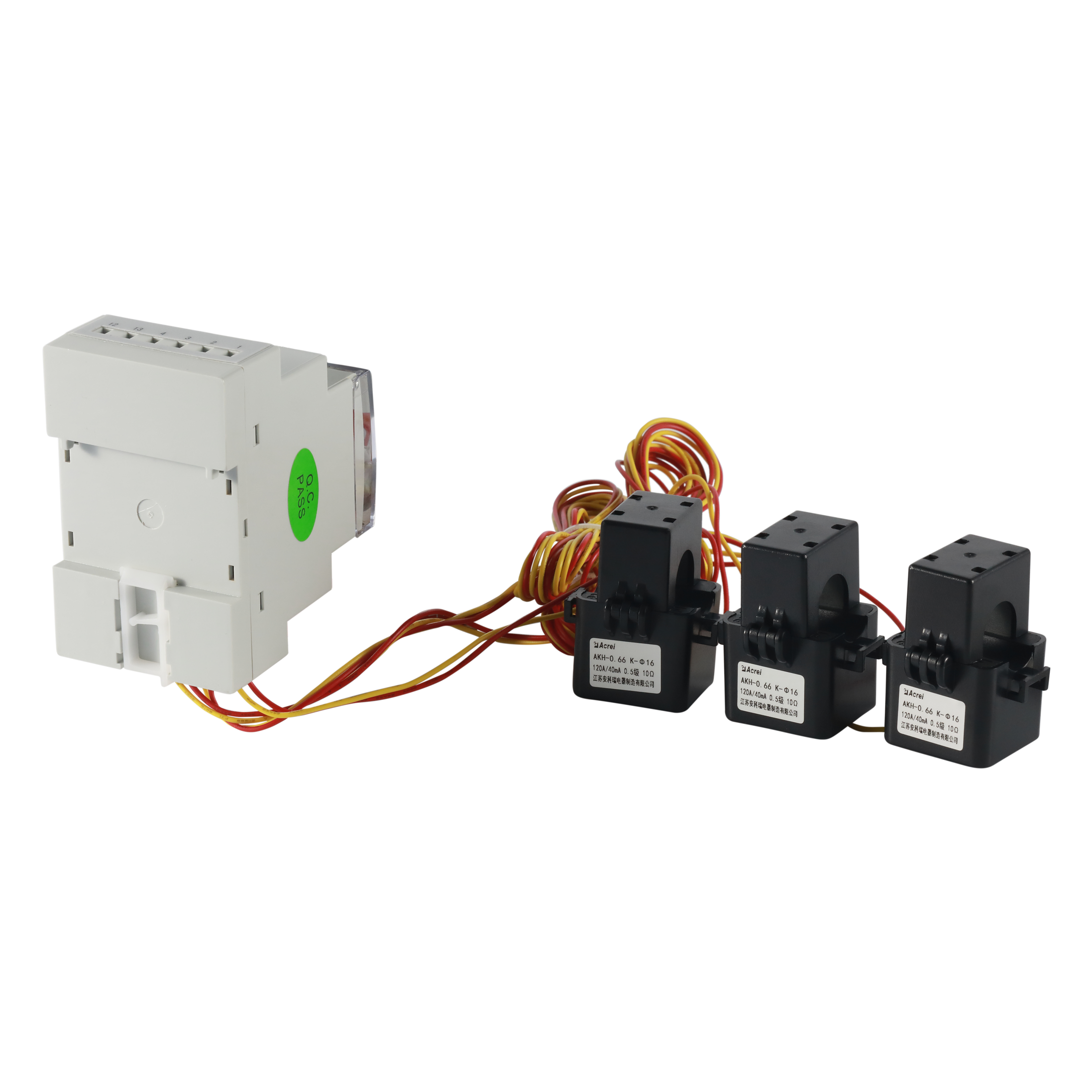

Ethernet kommunikáció Modbus-TCP AC háromfázisú energiamérő külső CT-kkel

Ethernet kommunikációs RJ45 port

Modbus-TCP protokoll

AC háromfázisú mérés

Névleges áramerősség: 5A CT-vel vagy 80/120/200A külső CT-vel

Névleges feszültség: AC 3*230/400V

CE tanúsítvánnyal

Kapcsolat
ELŐZŐ: Nincs korábbi termék
KÖVETKEZŐ: UL-tanúsítvánnyal rendelkező, 0,2S AC háromfázisú, nagy pontosságú osztályú energiamérő

+86-18702106858 / +86-21-69156352

[email protected]

  • Leírás

  • Az ACR10R sín típusú többfunkciós elektromos műszer egy intelligens eszköz, amelyet átfogó energiafelügyeletre és energiagazdálkodásra terveztek. Integrálja az elektromos paraméterek, például az egyfázisú/háromfázisú áram, feszültség, aktív teljesítmény, meddőteljesítmény, látszólagos teljesítmény, frekvencia és teljesítménytényező pontos mérését, valós idejű adatokat kínálva az energiagazdálkodási rendszerek számára. Egyik kiemelkedő tulajdonsága az Ethernet kommunikáció támogatása a Modbus-TCP protokollal, amely lehetővé teszi a zökkenőmentes integrációt a modern ipari automatizálási hálózatokba. A műszer egyszerűen telepíthető a helyszínen a DIN sínre szerelhető és osztott magos áramváltó segítségével, így nincs szükség a gyűjtősín eltávolítására, valamint csökken a szerelési idő és a munkaköltség. LCD kijelzője és intuitív gombinterfésze lehetővé teszi a felhasználók számára a paraméterek konfigurálását és a műveletek helyi monitorozását, míg a relékimenetek és kapcsolóbemenetek távoli jelzéseket és vezérlési lehetőségeket biztosítanak. Igényes ipari környezetekhez tervezve, ideális energiahatékony utólagos felszerelésekhez a nagy energiafelhasználású iparágakban, mint például az olvasztás, a vas- és acélgyártás, valamint a félvezetőgyártás. Ezenkívül támogatja az olyan alkalmazásokat, mint az elosztott fotovoltaikus teljesítményfigyelés és az energiaigény-kezelés. Széles üzemi hőmérséklet-tartományával és magas biztonsági szabványaival az ACR10R egyesíti a megbízhatóságot, a sokoldalúságot és a könnyű használhatóságot a különféle teljesítmény-felügyeleti igények kielégítésére.

    Funkciók:

    Modell ACR10R-(DxxT)E4S ACR10R-(DxxT)ES
    Funkció
    Megjelenítési mód LCD (terepi LCD) ■ ■
    Mérési paraméterek Áram/feszültség/frekvencia/teljesítménytényező ■ ■
    Aktív / meddő teljesítmény / látszólagos teljesítmény ■ ■
    Négynegyedes teljesítménymérés ■ ■
    Maximális kereslet ■ ■
    Komplex sebességű teljesítménymérés ■ ■
    Adatnaplózás Eseménynaplózás □
    Riasztás □
    Beépített óra ■ ■
    Kommunikáció RS485 interfész ■ ■
    Ethernet interfész □
    RJ45 interfész □
    Opcionális funkció (válasszon egyet) Relé kimenet (2DO) A1 (B1 vagy C1)
    (4DI 2DO vagy 4DI EP)*
    Kommunikáció Kapcsoló bemenet (4DI) ■
    Opcionális funkció (válasszon egyet) Impulzus kimenet (2 csatorna) A1 (B1 vagy C1)
    (4DI 2DO vagy 4DI EP)*
  • Specifikációk
  • Műszaki paraméterek Mutatók
    Bemenet Rács háromfázisú négyvezetékes
    Frekvencia 45～65Hz
    Feszültség Névleges feszültség: 220V/380V (400V)
    Túlterhelés: a névleges feszültség 1,2-szerese (folyamatos); A névleges feszültség kétszerese 1 másodpercig
    Áramfelvétel: kevesebb, mint 0,2 VA
    Aktuális Besorolás: külső transzformátorral 80A/26.7mA, 120A/40mA, 200A/66.66mA
    Beépített kölcsönös érzékelővel: 5A
    Túlterhelés: a névleges áram 1,2-szerese (folyamatos); a névleges áram 10-szerese 1 másodpercig
    Áramfelvétel: kevesebb, mint 0,2 VA
    Kimenet Villany Kimenet mode:Open collector optocoupler pulse, 2-way output
    Háromfázisú Impulzus állandó: 100 imp/kWh
    Kommunikáció RS485 interfész, Modbus-RTU, Ethernet (opcionális)
    Kijelző LCD
    Funkció On Off Volume Bemenet 4 száraz érintkező bemenet (opcionális)
    Kimenet Kimenet mode: 2-way relay normally open contact output（Optional）
    Érintkezési kapacitás: AC 250V/3A, DC 30V/3A
    Mérési pontosság 0,5 szint, reaktív energia: 2 fokozat, egyéb: 1 szint
    Tápellátás AC85～265V áramfelvétel ≤10VA
    Biztonság Teljesítmény-frekvencia-ellenállási feszültség AC2kV a teljesítmény//kapcsolókimenet//áram- és feszültségbemenet//kommunikáció//impulzuskimenet//kapcsolóbemenet között 1 perc.
    Tápellátás//switching output//current input and voltage input between two two AC2kV 1min.
    AC1kV a kommunikáció//impulzuskimenet//kettő-kettő bemenet között 1 perc.
    Szigetelő ellenállás Bemenet and output to chassis >100MΩ
    Környezet Üzemi hőmérséklet: -10℃～ 55℃（Munkahatárérték: -20℃～ 65℃）；Tárolási hőmérséklet: -25℃～ 70℃
    Relatív páratartalom: 5%～95% nem kondenzál; magasság: ≤2500 m

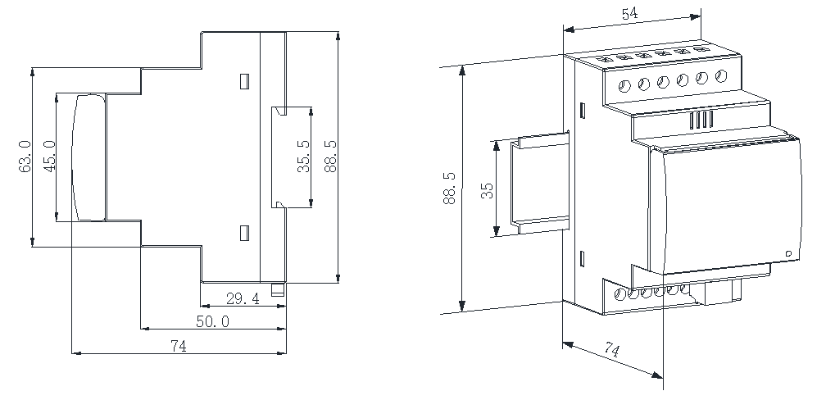

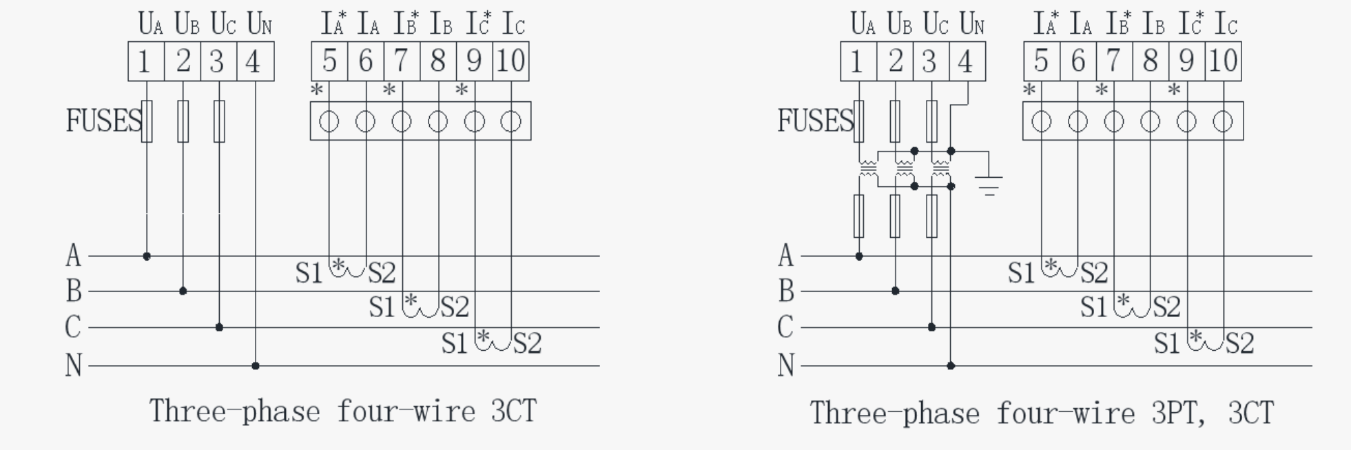

  • Méret- és kapcsolási rajz

  • Alkalmazási forgatókönyv

  • Teljesítményfigyelő megoldás

    Megújuló energia

  • Munkahelyi alkalmazás
