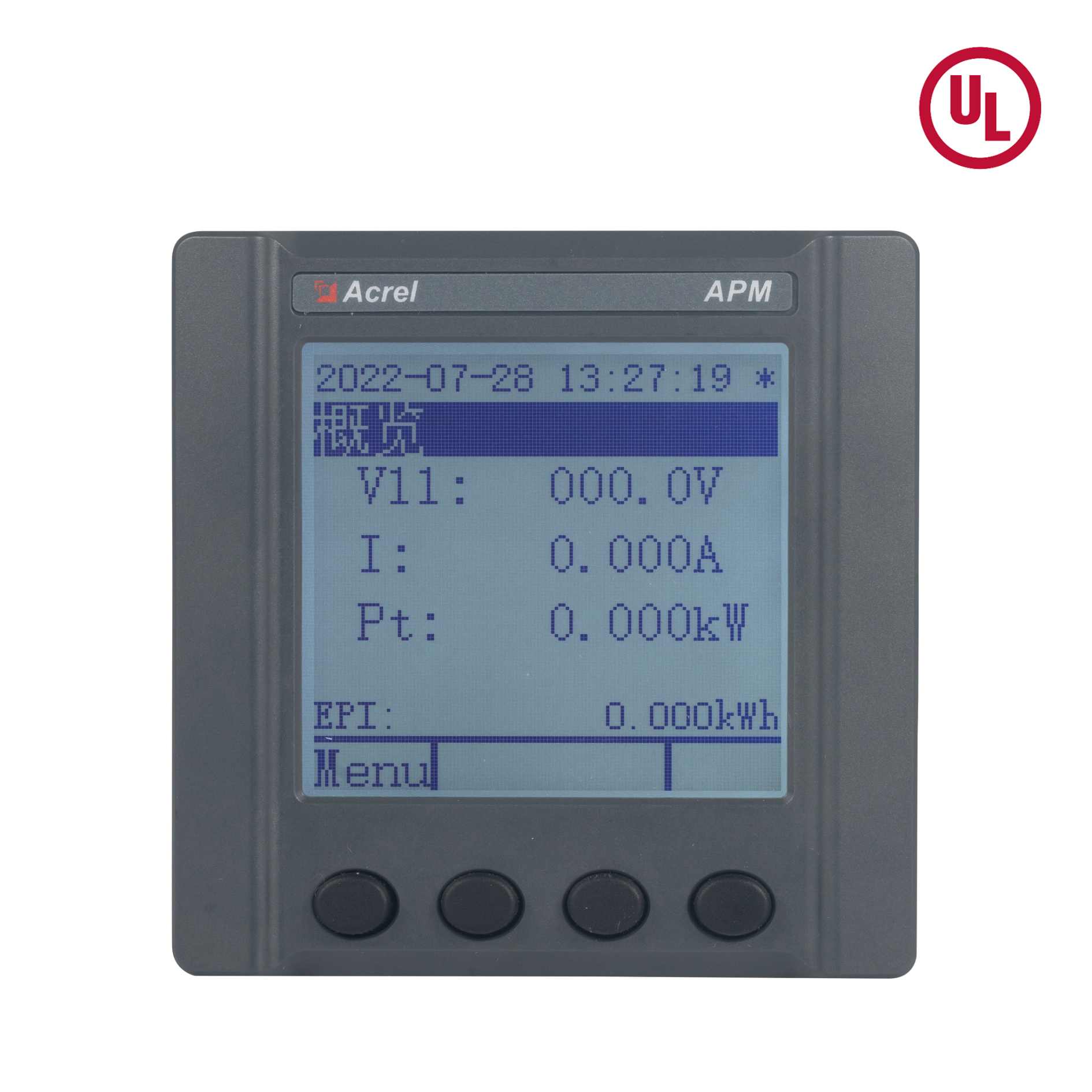

UL tanúsítás
AC háromfázisú mérés
DIN sínre vagy panelre szerelt telepítés opcionális
4DI/2DO
2-63. Harmonikus
RS485 kommunikáció
CE kommunikáció Opcionális
+86-18702106858 / +86-21-69156352

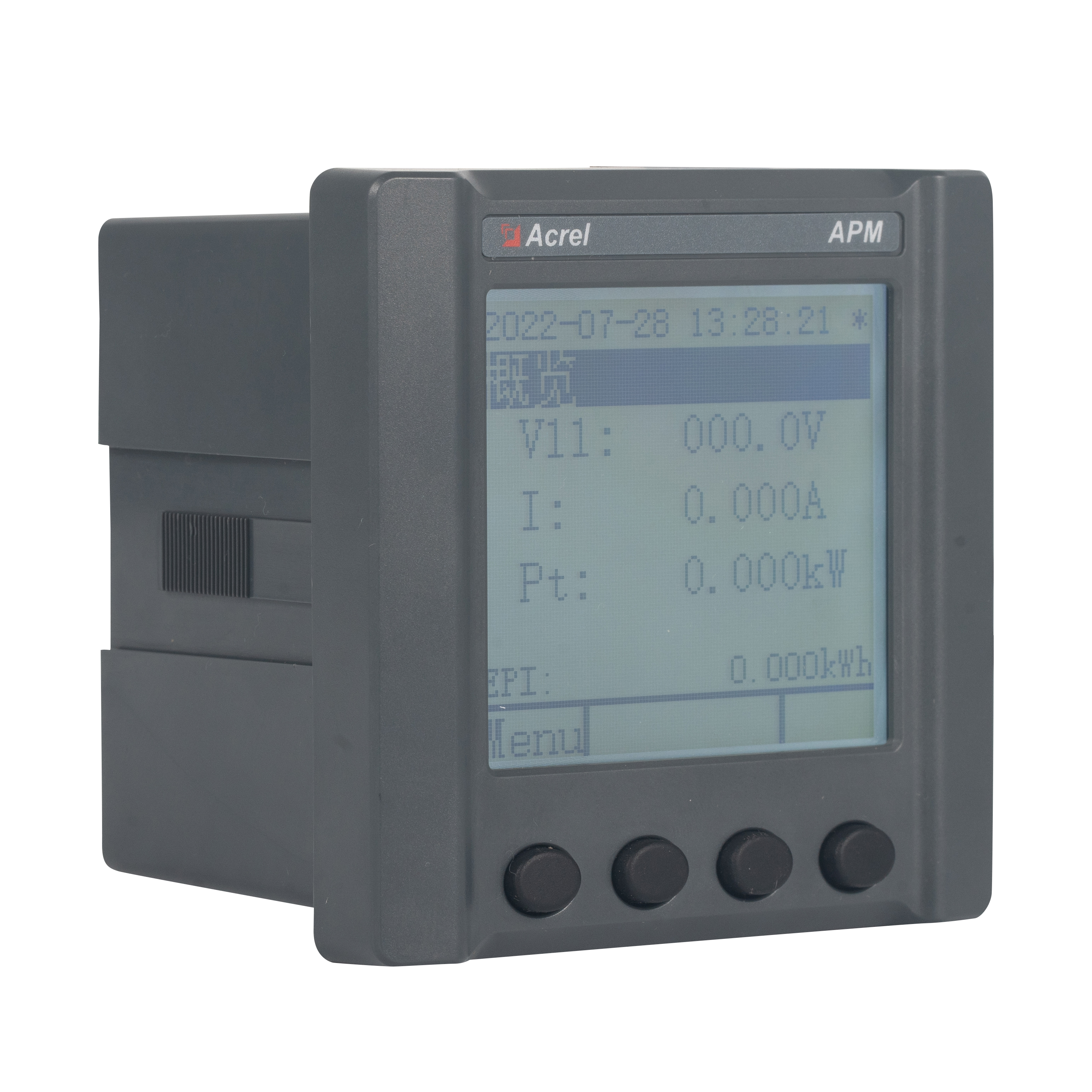

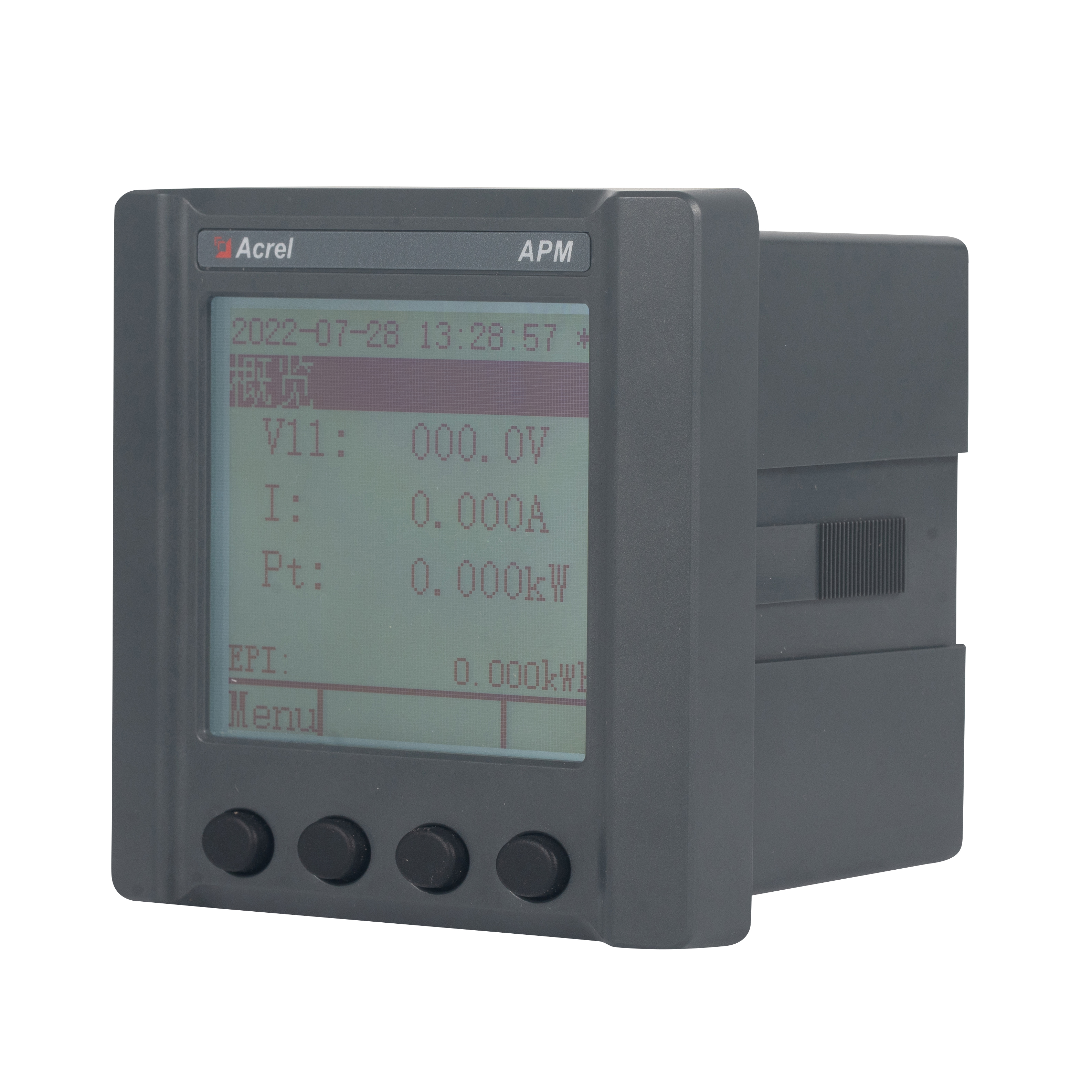

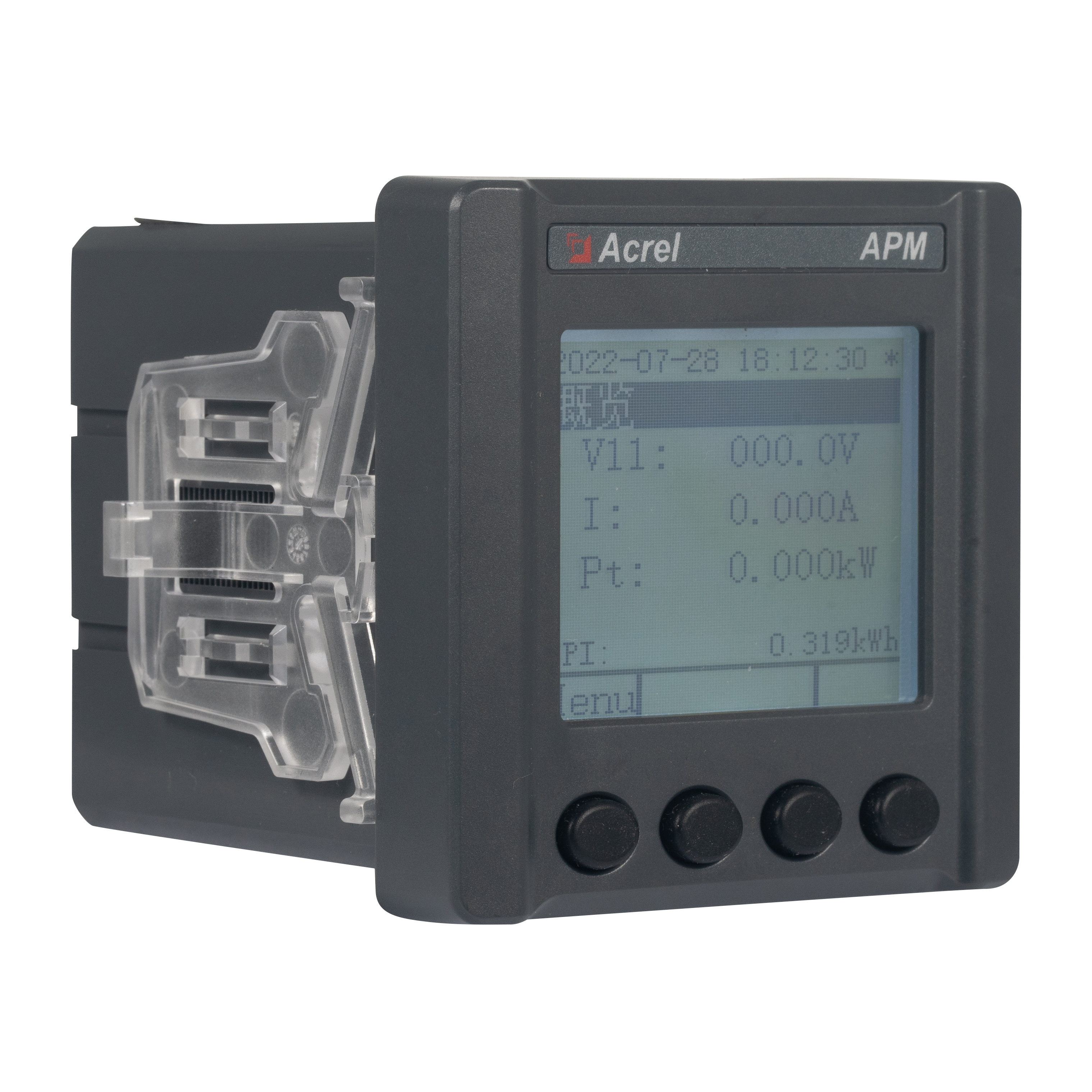

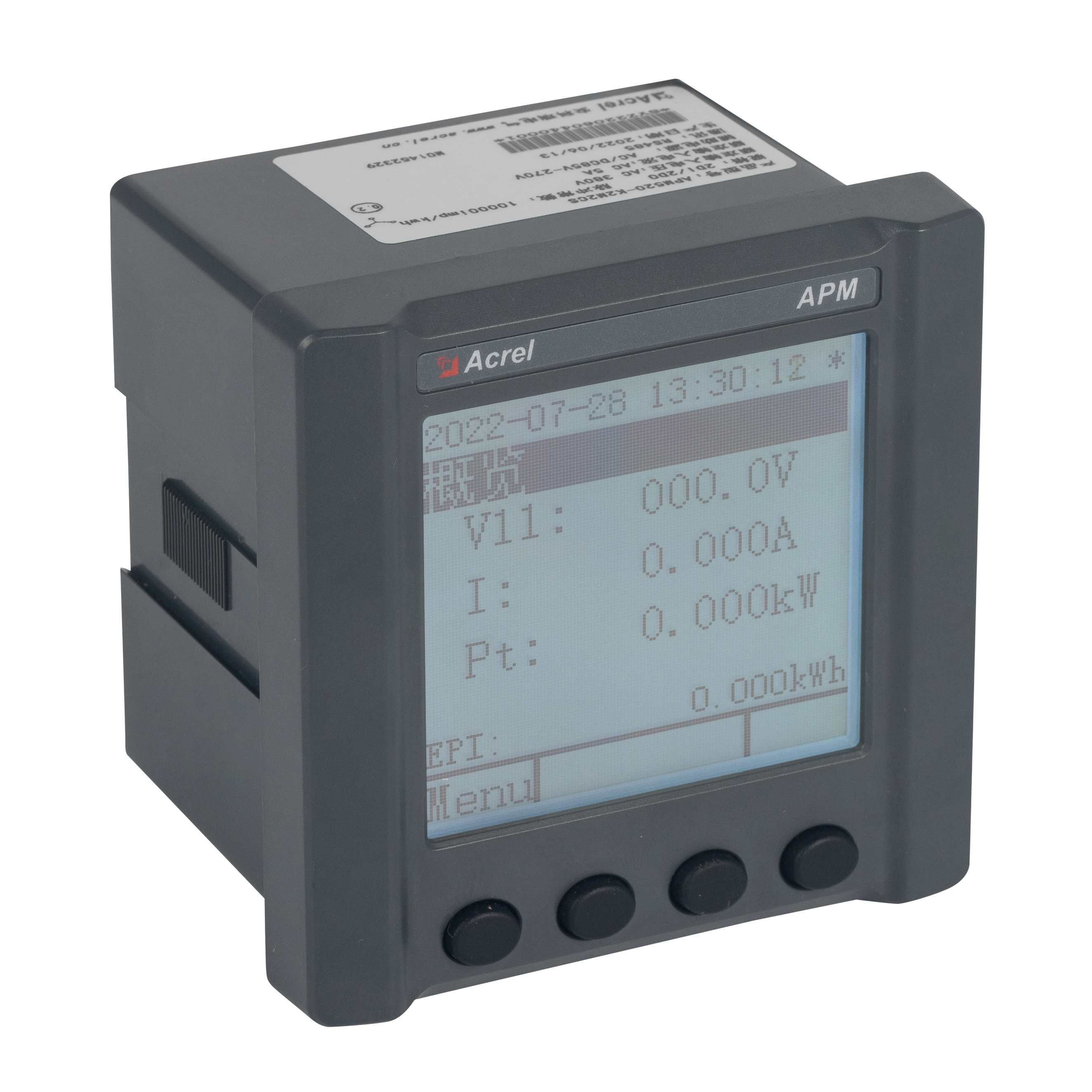

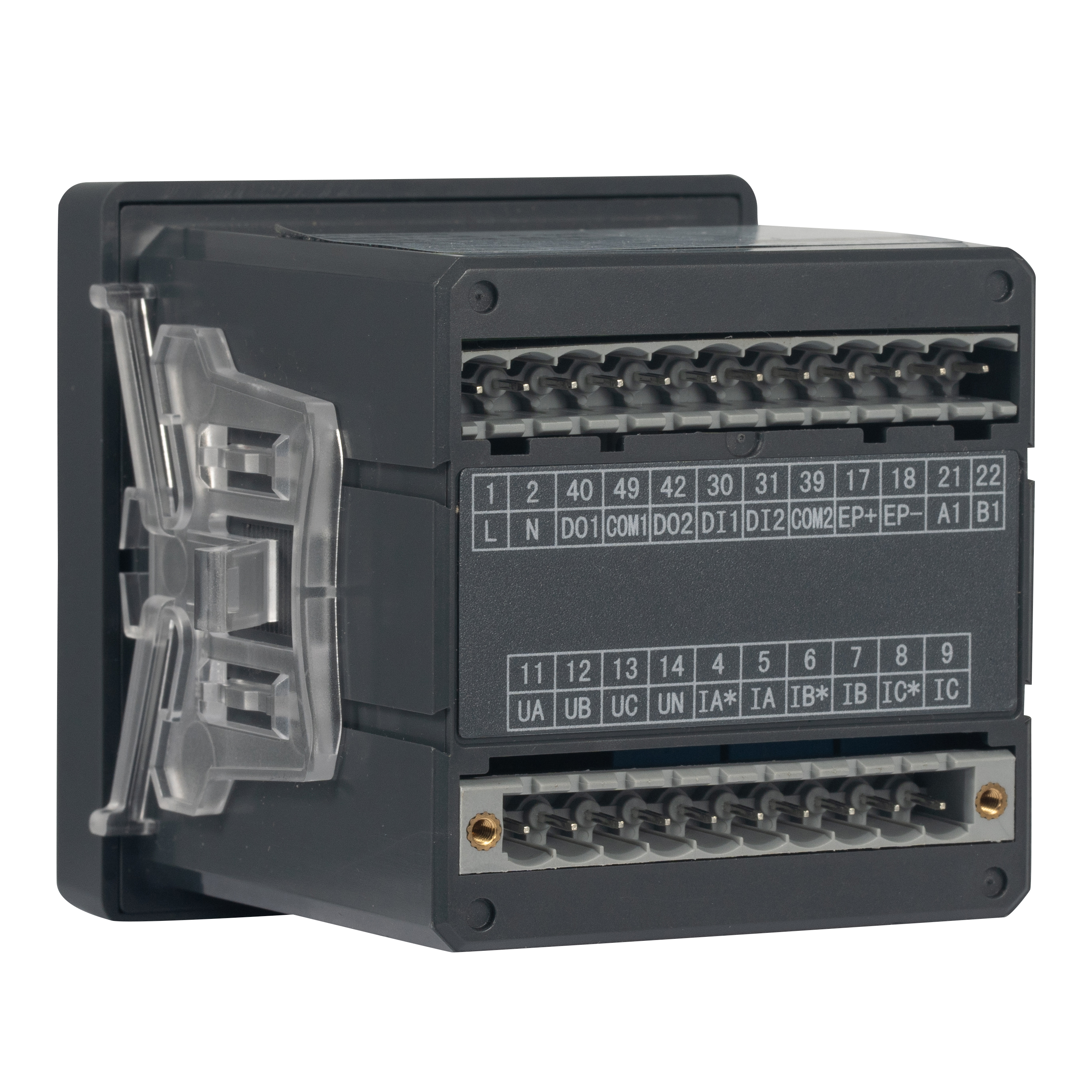

Az APM521 hálózati teljesítménymérő (a továbbiakban: mérő) az IEC nemzetközi szabványainak megfelelően készült, teljes elektromos mennyiség méréssel, energiastatisztikával, áramminőség-elemzéssel, eseménynaplózási funkciókkal és hálózati kommunikációs képességekkel. Elsősorban az áramellátás minőségének átfogó monitorozására szolgál az elektromos hálózatokban. Ez a mérősorozat DI/DO modulokkal és AO modulokkal van felszerelve, amelyek számos funkciót kínálnak, lehetővé téve a teljes elektromos mennyiség mérésének rugalmas megvalósítását és a kapcsolók állapotának figyelését az elektromos áramkörökben.
Funkciók:
| Mért paraméterek | Teljes elektromos mérés |
| Négykvadráns energia, négynegyedes reaktív elektromos energia, osztott fázisú elektromosság, látszólagos energia, többsebességű energia | |
| Impulzus kimenet | Teljes aktív teljesítmény, teljes meddő teljesítmény elektromos energia impulzus kimenet |
| Kereslet | Háromfázisú áram, aktív teljesítmény, meddő teljesítmény, látszólagos teljesítmény valós idejű igény és maximális igény (időbélyeggel együtt), a múlt hónap maximális igénye (időbélyeggel együtt). |
| Extrém érték statisztika | Áram, hálózati feszültség, fázisfeszültség, aktív teljesítmény, meddő teljesítmény és egyéb elektromos paraméterek extrém értékei ebben a hónapban és a múlt hónapban (időbélyegekkel együtt) |
| Áramminőség | Áram, hálózati feszültség, fázisfeszültség egyensúlyhiánya |
| Feszültség fázisszög, áram fázisszög | |
| A feszültség és áram össz (páratlan, páros) harmonikus tartalma | |
| Feszültség és áram harmonikus tartalma (2-63-szor) | |
| Feszültségcsúcs együttható | |
| Telefon hullámforma tényező | |
| Jelenlegi K-faktor | |
| vektor | |
| Feszültség és áram hullámalakja | |
| Alapvető feszültség, áram és teljesítménytényező | |
| Feszültségeltérés, frekvencia eltérés | |
| Pozitív - szekvenciális feszültség, negatív - sorrendi feszültség, nulla - sorrendi feszültség | |
| Pozitív - szekvenciaáram, negatív - szekvenciaáram, nulla - soros áram | |
| Fagyasztott elektromos energia | 24 órás fagyasztott elektromos energia, 31 napos fagyott elektromos energia, decemberi fagyott elektromos energia, normál időre fagyott elektromos energia |
| Eseménynaplózás | DIDO rekordok, amelyek az utolsó 128 DID rekordot rögzíthetik |
| Riasztás naplózása | Az utolsó 128 riasztási rekord rögzíthető |
| Kommunikáció | Modbus – RTU protokoll, DL/T 645-2007 statútum |
| Opcionális funkciók | 4 csatornás digitális bemenet és 2 csatornás digitális kimenet |
| 2 csatornás analóg kimenet, 4-20mA | |
| Bővítse ki a második RS485 kommunikációs csatornát Modbus - RTU protokollal | |
| Bővítse ki az Ethernet kommunikációt a MODBUS-TCP protokollal, FTP protokollal |
| Tétel | Teljesítményparaméterek | |||
| Feszültség | Névleges feszültség (UL, CE) | 66 VAC L-N 115 VAC L-L | ||
| 230 VAC L-N 400 VAC L-L | ||||
| 277 VAC L-N 480 VAC L-L | ||||
| 400 VAC L-N 690 VAC L-L | ||||
| Névleges feszültség (CPA) | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Túlterhelés | 1,2-szeres értékelés (folyamatos) | |||
| 1 másodpercig az értékelés kétszerese | ||||
| Energiafogyasztás | <1VA | |||
| Pontossági osztály | Hiba ±0,2% | |||
| Aktuális | Névleges áram (UL, CE) | 1A, 5A | ||
| Névleges áram (CPA) | 0,015-0,075 (6）A(aktív energia) | |||
| 3X1(6)A (reaktív energia) | ||||
| Túlterhelés | 1,2-szeres értékelés (folyamatos) | |||
| Az értékelés tízszerese 1 másodpercig | ||||
| Energiafogyasztás | <0,2 VA | |||
| Pontossági osztály | Hiba ±0,2% | |||
| Erő | Aktív, meddő, látszólagos teljesítmény, hiba ±0,2% | |||
| Rács frekvencia | UL, CE | 50Hz/60Hz, hiba ±0,2% | ||
| CPA | 50 Hz ， hiba ±0,2% | |||
| Válaszadási arány | ≤200 ms (feszültség, áram, teljesítmény) | |||
| ≤1s (elektromos energia) | ||||
| Mérési kategória | 66ULN(+20%) 115ULL(+20%) CATⅢ | |||
| 230 ULN(+20%) 400ULL(~20%) CATⅢ | ||||
| 277ULN(~20%) 480ULL(~20%) CATⅢ | ||||
| 400 ULN(+20%) 690ULL(~20%) CATⅡ | ||||
| Mérés | Elektromos energia | Aktív energia: D osztály (0,2S) | ||
| Reaktív energia (2. osztályú pontosság) | ||||
| Kiegészítő tápegység | AC/DC 85-300V | |||
| Energiafogyasztás≤4W、10VA | ||||
| Elektromágneses kompatibilitás | Elektrosztatikus kisüléstűrési osztály IV | |||
| Elektromos gyors tranziens robbanásvédelmi osztály IV | ||||
| Túlfeszültség- (sokk) tűrőképesség IV. osztály | ||||
| Biztonság | Erő frequency withstand voltage | A kommunikáció és a jelbemenet között AC4kV 1min | ||
| Szigetelési ellenállás | Bemeneti és kimeneti kapcsok a házhoz >500MΩ | |||
| Kommunikáció | Interfész és kommunikációs protokoll | RS485 interfész, Modbus RTU protokoll | ||
| Kommunikáció address range | Modbus RTU:1~247； | |||
| Átviteli sebesség | 1200-38400 bps támogatás | |||
| Környezet | Üzemi hőmérséklet | -40 ℃ - 70 ℃ | ||
| Tárolási hőmérséklet | -40℃～ 80℃ | |||
| Relatív páratartalom | ≤95% (kondenzáció nélkül) | |||
| Magasság | ≥2000m，≤5000mCsak a 85-265V AC/DC feszültségtartományú és 277/480V alatti feszültségű tápegységre vonatkozik. | |||
| Telepítési környezet | Beltéri használat (száraz helyen) | |||
| IP minősítés | IP54 (elülső panel), IP30 (test) | |||
| Szennyezettségi fok | 2. osztály | |||
| Túlfeszültség kategóriák | OVC III | |||
| Referencia szabvány | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 No.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC, CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
Teljesítményfigyelő megoldás

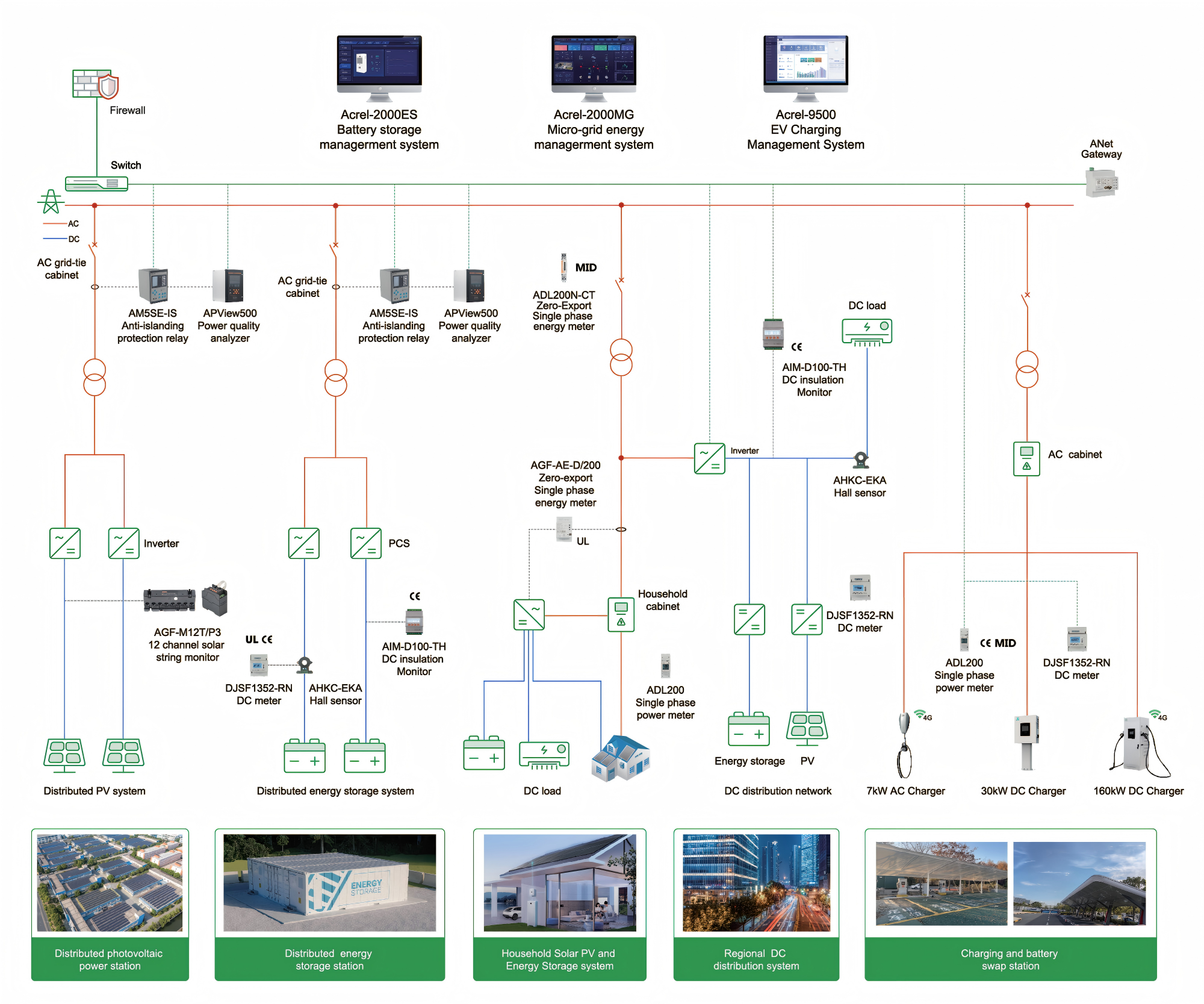

Megújuló energia
