Adatközpont DC bejövő vonal
Független 2 csatornás háromfázisú bemenet
2.-63. harmonikus
8DI 4DO 1 Hőm. és Páratartalom
Ethernet kommunikáció (opcionális)
3 csatornás RS485 kommunikáció
+86-18702106858 / +86-21-69156352

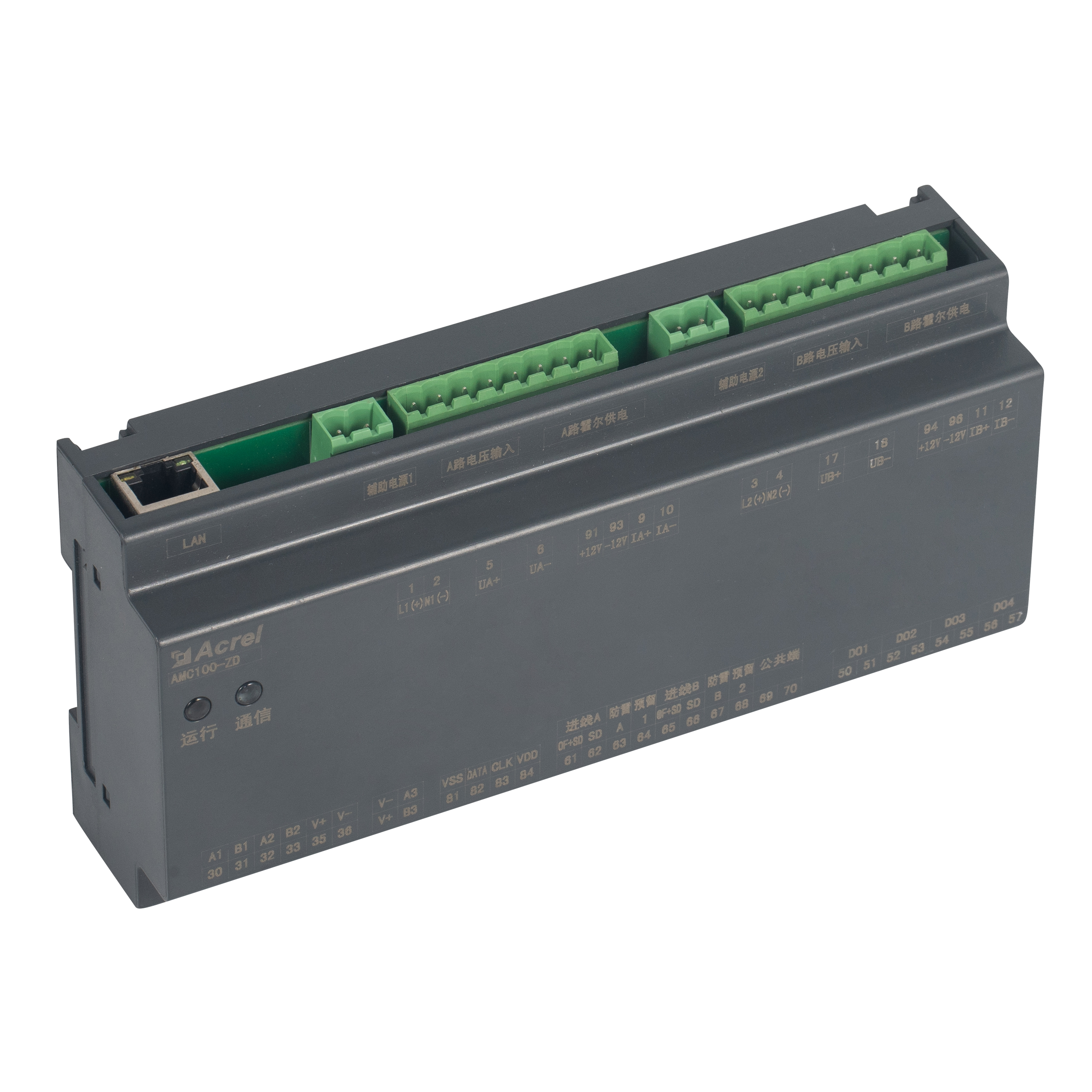

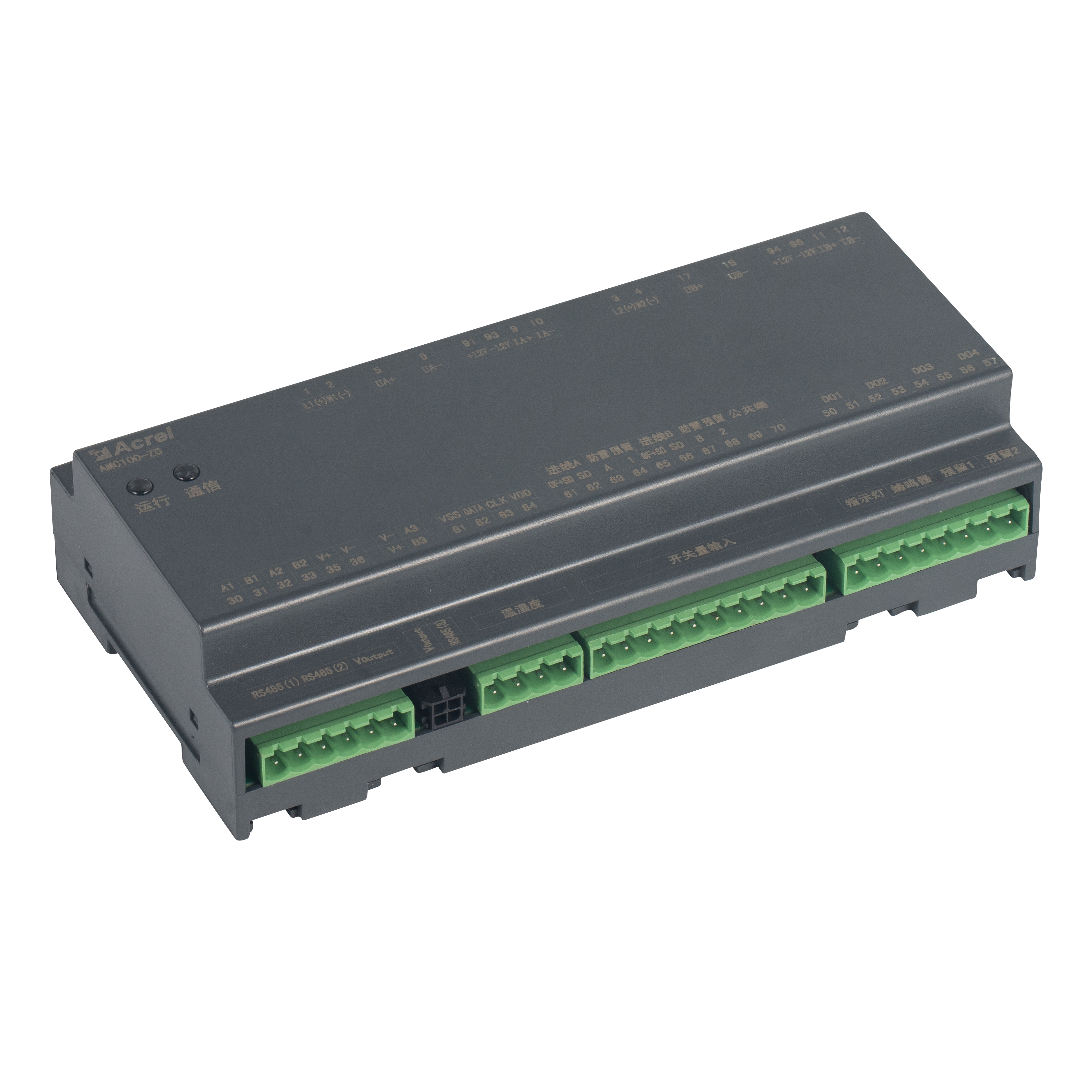

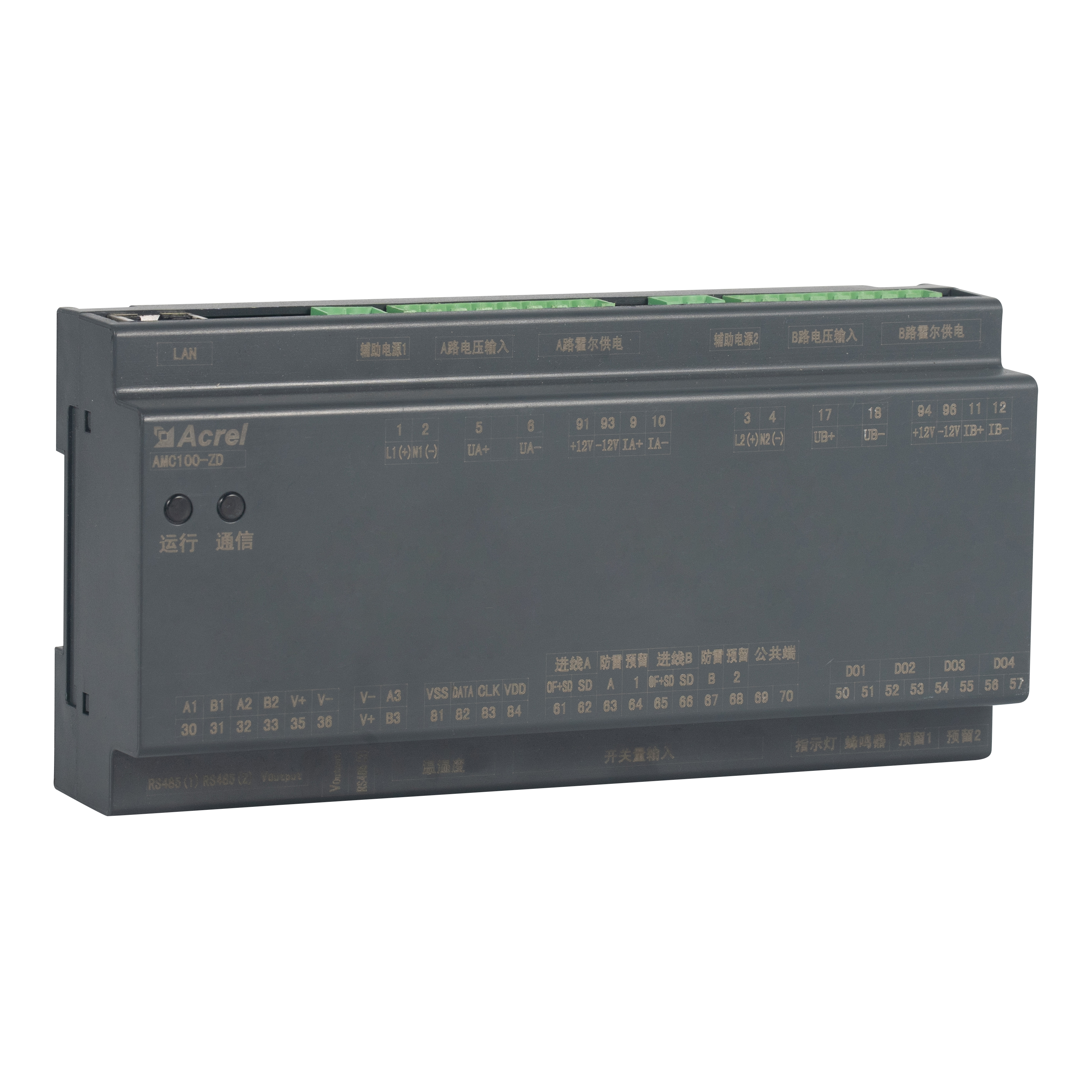

Az AMC100-ZD az Acrel DIN-sínes egyenáramú precíziós áramelosztás-felügyeleti egysége, amelyet adatközponti szerverállványokhoz terveztek. Egyidejűleg nyomon követi az A B kettős háromfázisú betáplálás, 192 kimenő áramkör, 8 DI / 4 DO állapotpont, 2 szivárgási csatorna, 1 hőmérséklet-páratartalom érzékelő és 63 harmonikus teljes elektromos paramétereit. Három RS485 Modbus-RTU port zökkenőmentes BMS/DCIM integrációt tesz lehetővé. Kompakt, 180 mm-es ház, ±0,5 %-os pontosság, csatornánkénti riasztási küszöbértékek és azonnali hangjelző figyelmeztetés csökkenti az energiapazarlást és az állásidőt, így ez a zöld adatközponti DC busway vagy PDU felügyeleti megoldások méretezhető szíve.
| Modell | AMC100-ZD | |
| Mért paraméterek | Feszültség, áram, teljesítmény, elektromos energia, környezeti hőmérséklet és páratartalom | |
| Buszfeszültség | Értékelt | 48VDC,240VDC,336VDC |
| Mérési tartomány | ±20% | |
| Túlterhelés | Pillanatnyi feszültség másodpercenként 2-szer | |
| Áram bejövő áramkör | Értékelt | 5V （ Hall szenzor, ±12V AMC100-ZD tápellátással ) |
| Túlterhelés | Időtartam 1,2-szeres, pillanatnyi 10-szer/másodperc | |
| Hőmérséklet és páratartalom | Hőmérséklet tartomány | -40 ℃ ～ 99℃ |
| Páratartalom tartomány | 20% ～ 90% | |
| Mérési pontosság | Tekerje be | Feszültség/áramszint 0,5, teljesítmény/elektromos energiaszint 1 |
| Hőmérséklet | ±1℃ | |
| Páratartalom | ±5% | |
| Kisegítő ellátás | AMC100-ZD : Jel teljesítmény （ ≤15W ) | |
| AMC100-ZD-P24 : DC 12-24V független tápegység | ||
| AMC100-ZD-P220 : | ||
| 1, Amikor az állandó feszültség DC 240V 、 DC336V, tápellátása 220V AC 、 DC 240V 、 DC336V független tápellátás | ||
| 2, Ha az állandó feszültség DC 48V, akkor DC48V független tápegység táplálja | ||
| Környezet | Hőmérséklet | Működés : -15℃ ～ 55℃ Tárolás : -25 ℃ ～ 70℃ |
| Páratartalom | Relatív páratartalom≤93% | |
| Magasság | ≤2500 m | |
| Kapcsoló kimenet | 4 utas 3A 250VAC /3A 30VDC | |
| Bemenet váltása | 8 száraz csomópont | |
| Kommunikáció | 1 csatornás leválasztott RS485/Modbus-RTU a háttérrendszerhez | |
| 1 RS485/Modbus-RTU az érintőképernyőhöz | ||
| 1 RS485/Modbus-RTU csatlakozás a downstream modulhoz | ||
| 1 csatornás Ethernet kommunikációs funkció opcionális | ||
| Telepítés | Módszer DIN35mm sínre vagy fenéklemezre szerelés | |
| Védelmi szint | IP20 | |
| Szennyezettségi szint | 2 | |
| Biztonság | Szigetelés | Az összes kapocs és a burkolaton lévő vezető részek közötti szigetelési ellenállásnak legalább 100 MΩ-nak kell lennie |
| Ellenáll a feszültségnek | Az A vonal feszültség- és áramjele // B vonal feszültség- és áramjele // Kapcsoló kimenet // Elszigetelt kommunikációs port // Két másik portnak meg kell felelnie az AC2kV-nak 1 percig, a kapcsolóbemenetnek és a többi portnak meg kell felelnie az AC0,5 kV-nak 1 percig, a szivárgási áramnak kisebbnek kell lennie, mint 2 mA, nincs meghibásodás vagy villanás jelenség. | |
| Antisztatikus interferencia | Szint 4 | |
| Elektromágneses kompatibilitás | Reaktancia gyors tranziens impulzus | Szint 3 |
| Túlfeszültség ellenállás | Szint 4 | |
| Rádiófrekvenciás elektromágneses sugárzás | Szint 3 | |
