MID tanúsítvánnyal rendelkező 360A közvetlen bemeneti egyenáramú energiamérő elektromos töltőhöz

Az Acrel DJSF1352-D-360 egy DIN-sínes egyenáramú energiamérő, amelyet 360A elektromos töltési, fotovoltaikus és akkumulátor-tároló alkalmazásokhoz terveztek. Egyidejűleg méri, jeleníti meg és rögzíti az egyenfeszültséget (0–1000 V), a kétirányú áramot (360 A), a pillanatnyi teljesítményt (kW) és a kumulatív aktív energiát (kWh), 1/B osztályú pontossággal. A szegmens LCD és az opcionális DJSF1352-L távkijelző modul valós idejű leolvasást biztosít a feszültség, áram, teljesítmény, dátum/idő, belső hőmérséklet, valamint az előre és hátrafelé irányuló energiaregiszterek vonatkozásában.

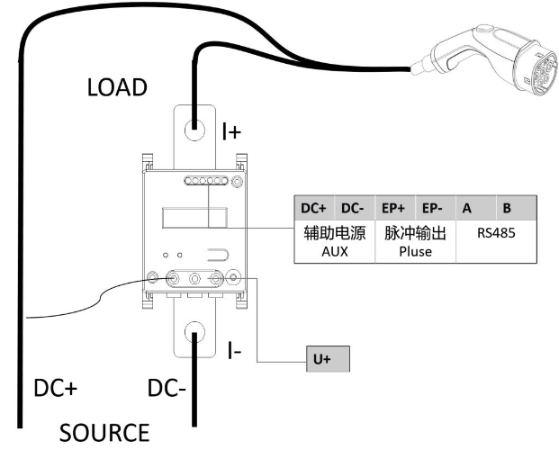

A tápellátás rugalmasságát egy 9–36 Vdc ≤3 W fogyasztású segédbemenet biztosítja. Két galvanikusan leválasztott RS-485 port (RJ12 csavaros kivezetés) támogatja a Modbus-RTU, a DL/T 645-2007 és a DL/T 645-2007 és a DL/T-698 ADASCADA-s,-698-as ADA-protokollokkal. vagy OCPP háttérrendszerek. A programozható impulzuskimenetek (100–300 imp/kWh) árbevétel-kategóriájú mérési és MID-tanúsítási munkafolyamatokat tesznek lehetővé.

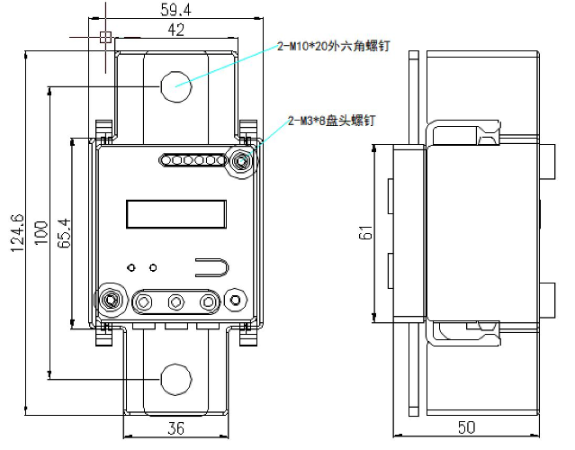

A zord környezetre tervezett mérő –40 °C és 70 °C közötti hőmérsékletet, 95 % relatív páratartalmat nem kondenzál, 4,4 kV/1 perc Hi-Pot, 6 kV túlfeszültséget és ≥40 MΩ szigetelést bír. A DIN-35 sínre szerelés, a 0,5 N·m kapocsnyomaték és az árnyékolt-sodort érpárú kábelezési utasítások leegyszerűsítik a telepítést, miközben minimálisra csökkentik az EMI-t. A paraméterek – cím, adatátviteli sebesség, paritás, energia tizedesjegyek, szabotázsjelző jelzők – jelszóval védettek (alapértelmezett 0001) a fedélzeti gombokkal vagy a távoli regiszterírással.

A DJSF1352-D-360 megbízható részméréseket biztosít a napelemes kombinálódobozokhoz, egyenáramú gyors EV-töltőkhöz és ipari UPS-rendszerekhez.
