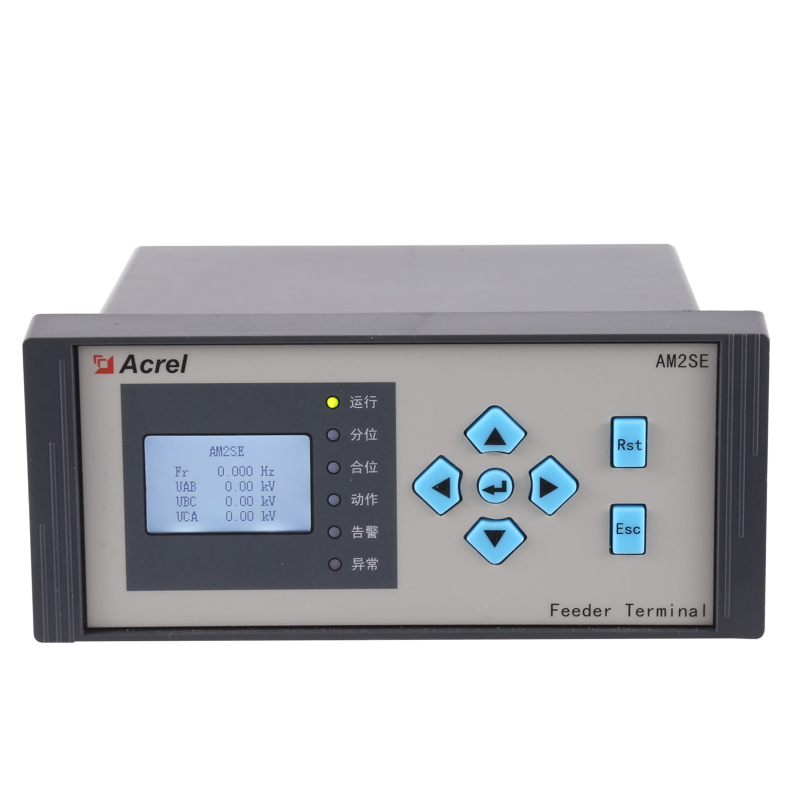

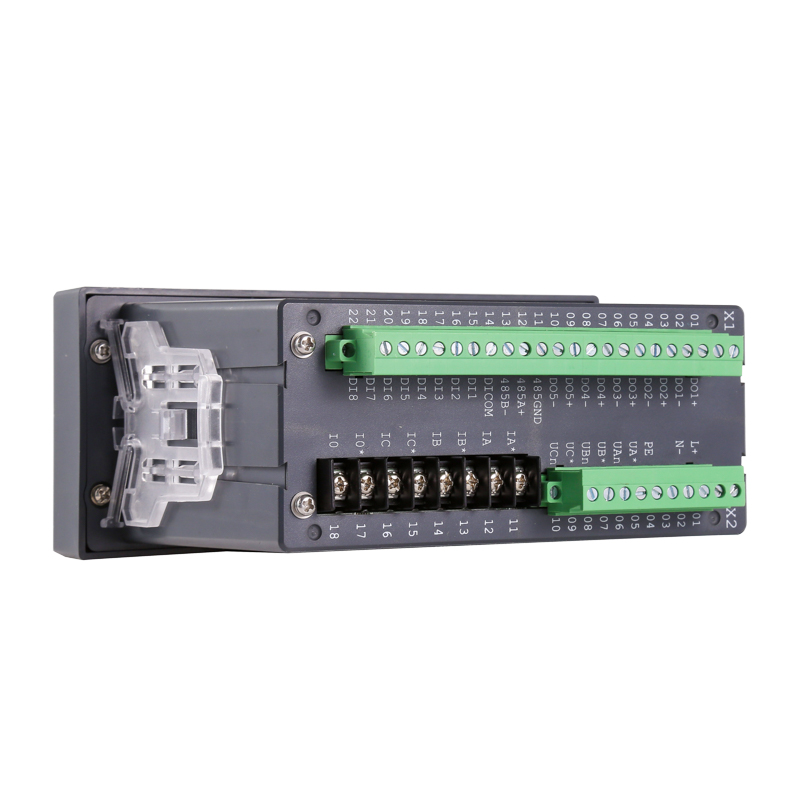

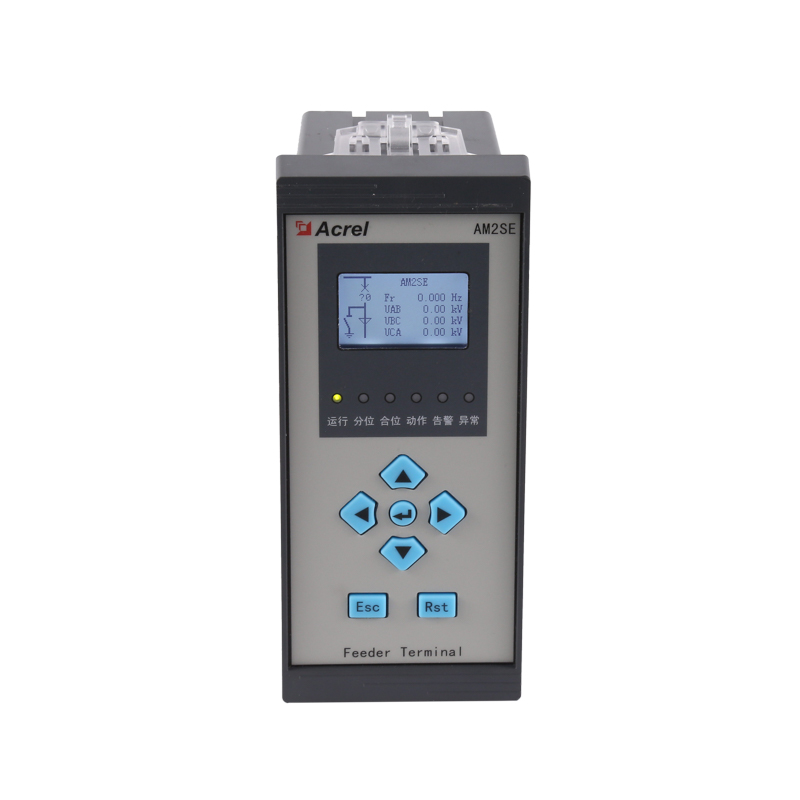

AM2SE védőrelé 10kV középfeszültséghez

Programozható digitális bemenetek

Alkalmas Ring főegységhez

8 DI & 5 DO

4 bemeneti áram és 3 bemeneti feszültség

Hibarögzítő

ANSI 50N/51/51N/46/49F/27/59N...

Kapcsolat
ELŐZŐ: UL-tanúsítvánnyal rendelkező, 0,2S AC háromfázisú, nagy pontosságú osztályú energiamérő
KÖVETKEZŐ: AC háromfázisú programozható panelre szerelt energiamérő

+86-18702106858 / +86-21-69156352

[email protected]

  • Leírás

  • Az Acrel AM2SE védelmi relé egy rendkívül alkalmazkodó megoldás középfeszültségű (10 kV) alkalmazásokhoz. Moduláris felépítésű, programozható digitális bemenetekkel (8 DI és 5 DO), így ideális gyűrűs főegységekhez és MV kapcsolóberendezésekhez. A relé 4 bemeneti áramot és 3 bemeneti feszültséget támogat, rugalmasságot biztosítva a különböző feeder-védelmi forgatókönyvekhez.

    A fejlett védelmi funkciókkal felszerelt AM2SE megfelel az ANSI szabványoknak, beleértve az 50N, 51, 51N, 46, 49F, 27 és 59N szabványokat. Tartalmaz egy hibarögzítőt az események részletes elemzéséhez, a rendszer megbízhatóságának és a karbantartási hatékonyság növeléséhez.

    A relé sokoldalú kommunikációs lehetőségeket kínál a Modbus-RTU/TCP és az IEC 60870-5-103 protokollok támogatásával. Erőteljes CPU-ja biztosítja a hatékony adatfeldolgozást és a modern energiarendszerekbe való integrációt. Ezenkívül az AM2SE USB csatlakozást biztosít az egyszerű konfiguráláshoz és programozható 4-20 mA DC kimeneteket az analóg jelátvitelhez.

    Robusztus kialakításával és kiterjedt szolgáltatáskészletével az AM2SE védelmi relé megbízható választás a középfeszültségű hálózatok védelmére, hatékony és biztonságos áramelosztást biztosítva.

  • Specifikációk
  • Műszaki paraméterek Érték
    Bemenet Csatlakozás Egyfázisú-2-vezetékes, 3-fázisú-3-vezetékes, 3-fázisú-4-vezetékes
    Frekvencia 45-65 Hz
    Feszültség Értékelés:
    egyfázisú: AC 100V、400V
    Háromfázisú: AC 3 × 57,7 V / 100 V (100 V), 3 × 220 V / 380 V (400 V), 3 × 380 V / 660 V (660 V) (csak 96-os méretben)
    Túlterhelés: 1,2-szeres értékelés {folyamatos): 2-szeres értékelés 1 másodpercre
    Áramfelvétel:<0,5VA
    Aktuális Értékelés: AC IA、5A
    Túlterhelés: 1,2-szeres értékelés (folyamatos); 10-szeres értékelés 1 másodpercre
    Áramfelvétel:<0,5VA
    Kimenet Elektromos energia Kimenet mode:open-collector photo-coupler pulse
    Impulzusállandó: 10000 imp/kWh (beállítható) ，lásd a kapcsolási rajzot a részletekért；
    Kommunikáció RS485 port, Modbus -RTU protokoll, DLT645 protokoll (07-es és 97-es verzió)
    átviteli sebesség 1200 ~ 38400
    Funkció Bemenet váltása Száraz érintkezős bemenet, beépített tápegység; ha a modell KA, akkor AC 220V aktív.
    Kapcsoló kimenet Kimenet mode: Relay normally open contact output
    Érintkezési kapacitás: AC 250V/3A, DC 30V/3A
    Analóg kimenet 4-20mA
    Pontossági osztály Frekvencia:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Tápellátás AC/DC 85-265V vagy DC24V(±20%）vagy DC48V(±20%))
    teljesítményfelvétel ≤10VA
    Biztonság Teljesítmény-frekvencia-ellenállási feszültség Tápellátás//Kapcsoló kimenet// Árambemenet//feszültség bemenet és átvitel// Kommunikáció //Impulzus kimenet//kapcsoló bemenet AC 2 kV 1min;
    Tápellátás, kapcsolókimenet, árambemenet, feszültség bemenet AC 2 kV 1 perc;
    Között: Adás, Kommunikáció, Impulzus Kimenet, Kapcsoló bemenet AC 1kV 1 perc;
    Szigetelési ellenállás Bemenet、Output end to machine enclosure >100MΩ
    Környezet Hőmérséklet munkavégzés: -25°C ~ 65°C  tárolás: -40°C ~ 80°C
    Páratartalom ≤93%RH Nem kondenzál
    Magasság ≤2500 millió dollár

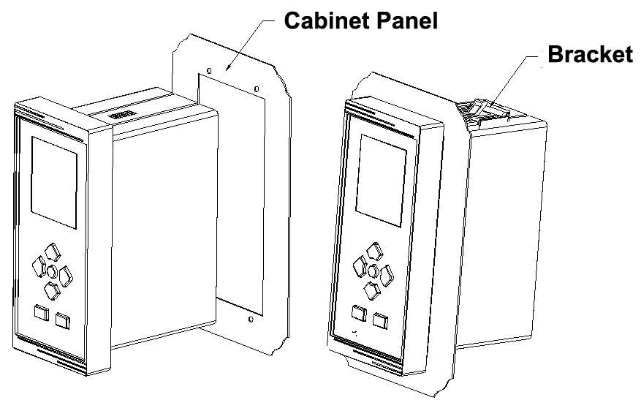

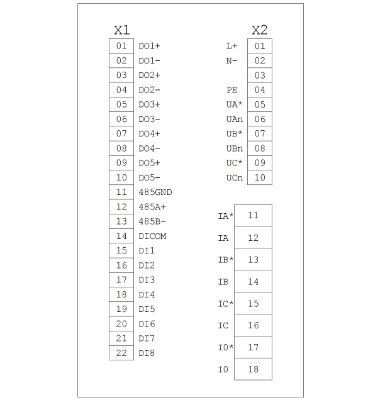

  • Méret- és kapcsolási rajz

  • Alkalmazási forgatókönyv

  • Teljesítményfigyelő megoldás

  • Munkahelyi alkalmazás
